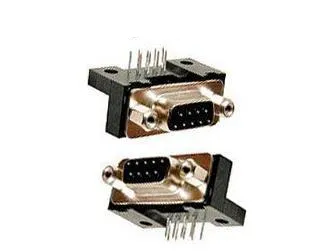

Соединители низкочастотные прямоугольные СНП268-37РП11-1-В для печатного и объемного монтажа врубного сочленения.
Соединители СНП268 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении до 250 В (амплитудное значение) и силе тока до 3А.

Число контактов: 9, 15, 25, 37, 50.

Покрытие контактов: золото, серебро.
Вид климатического исполнения УХЛ, В по ГОСТ 15150-69.

Технические условия: БСАР.434410.005 ТУ (ОТК), БСАР.430420.014 ТУ (ПЗ).
Соединители СНП268 являются аналогами соединителей D-SUB и соединителей СНП 101 НЩ0.364.002 ТУ.
Структура условного обозначения:
СНП268-37ВП111-2-В
СНП - Тип соединителя: ручного сочленения-расчленения, общего назначения, низкочастотный, прямоугольный.
268 - Порядковый номер разработки.
37 - Количество контактов.
В - Тип контакта:
- В – штыревой контакт;
- Р – гнездовой контакт.
П - Способ монтажа:
- П – пайка
1 - Тип хвостовика:
- 1 – хвостовик для объемного монтажа;
- 2 – хвостовик для прямого монтажа в отверстие печатной платы;
- 3 – хвостовик для углового монтажа в отверстие печатной платы;
1 - Покрытие рабочей части контактов:
- 1 – золото;
- 2 – серебро.
1 - Тип кожуха:
- 1 – кожух прямой неэкранированный;
- 2 – кожух прямой экранированный;
- 5 – кожух комбинированный неэкранированный;
- 6 – кожух комбинированный экранированный.
4 - Тип винта для соединителей в кожухе:
- 1 – длинный винт с метрической резьбой;
- 2 – короткий винт с метрической резьбой;
- 3 – длинный винт с дюймовой резьбой;
- 4 – короткий винт с дюймовой резьбой.
0 - Наличие крепежных элементов для соединителей без кожуха:
- 0 – без крепежных элементов;
- 1 – с крепежными элементами с метрической резьбой;
- 3 – с крепежными элементами с дюймовой резьбой.
3 - Схема расположения хвостовиков контактов для соединителей с хвостовиками для углового печатного монтажа:
- 3 – расстояние между рядами 2,84 мм;
- 4 – расстояние между рядами 2,5 мм.
В – всеклиматическое исполнение.
