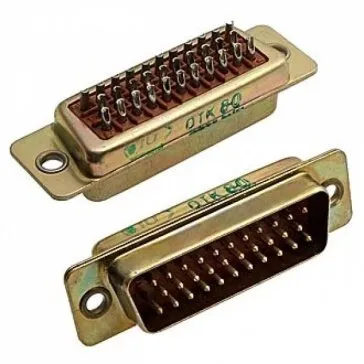

РП15-36ШВ22В

Соединитель РП15 применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего монтажа.

Условные обозначения:

Вилка (Розетка) РП15-9(10,14,15,23,32,36,50)Ш(Г)В(А)1(2,3,4,5)ФКВ, где:

РП15 - тип соединителя - соединитель прямоугольный.

9, 10, 14, 15, 23, 32, 36, 50 - количество низкочастотных контактов.

Вид контактов:

- Ш - вилка;

- Г - розетка.

Покрытие контактов:

- В - серебро;

- А - золото.

1, 2, 3, 4, 5 - условный номер и количество высокочастотных контактов (до 3-х высокочастотных контактов повторяется условный номер, например РП15-10ГВ111 если более 3-х высокочастотных контактов - цифры обозначающие условный номер и через тире количество высокочастотных контактов, например РП15-10ШВ1-6).

Ф - наличие фиксатора (для розетки).

К - наличие кожуха (для вилки).

В - всеклиматическое исполнение.

НКЦС 434410.509 ТУ, НКЦС 434410.114 ТУ - обозначение технических условий.

Пример: разъём РП15-36ГВ22ФВ.

Это значит: соединитель типа РП15 - прямоугольный (РП15), 36 низкочастотных контактов (36), розетка (Г), серебряное покрытие контактов (В), 2 высокочастотных контакта 2-го условного номера (22), наличие фиксатора (Ф), всеклиматическое исполнение (В).

Варианты исполнения изделий вилки, розетки РП15 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.

Технические характеристики РП15:

Рабочий ток на каждый контакт - не более 5 А.

Сопротивление низкочастотных контактов - не более 5 мОм.

Сопротивление высокочастотных контактов - не более 10 мОм.

Сопротивление изоляции в нормальных климатических условиях:

- для низкочастотных контактов - не менее 5000 МОм;

- для высокочастотных контактов - не менее 1000 МОм.

Количество сочленений-расчленений для изделия вилка, розетка РП15 - 500.

Минимальная наработка - 10 000 ч.

Срок сохраняемости - 15 лет.

По способу сочленения соединители изготавливаются в двух вариантах:

- врубные;

- с винтовым замком.

Соединители врубного типа состоят из приборной вилки и приборной розетки.

Соединители с винтовым замком - из кабельной вилки и приборной розетки.

Кабельные вилки РП15 изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
