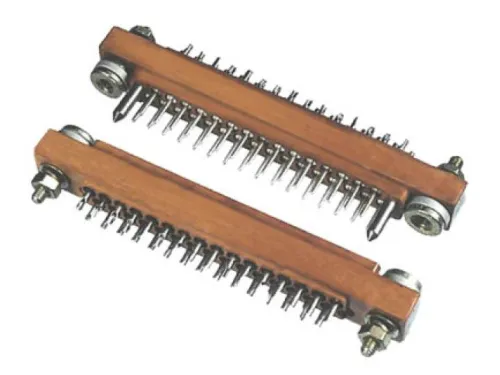

ГРПМ3-36Г1ПВ

Описание

Соединители электрические низкочастотные прямоугольные для объемного монтажа типа ГРПМ3-36Г1П-В, предназначенные для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В и силе тока до 1,5 А.  Технические условия: Ке0.364.003 ТУ.

Параметры

Технические характеристики:
Сопротивление контактов: печать-печать не более 0,008 Ом
Сопротивление изоляции: не менее 20000 МОм
Рабочий ток на каждый контакт: не более 0,5 А
Максимальный ток на одиночный контакт: не более 1,5 А
Максимальное рабочее напряжение: 100 В
Количество сочленений-расчленений: 1000
Минимальный срок сохраняемости соединителей: 25 лет
Вид покрытие контактов - серебро.

Структура условного обозначения:
ГРПМ3-36Г1П-В
ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами для объёмного монтажа;
3 - порядковый номер разработки;
36 - количество контактов;
Г - часть соединителя : Ш - вилка , Г - розетка;
П - конструктивное исполнение хвостовика контактного гнезда: Х - с утолщенным хвостовиком; П - с прямым удлиненным хвостовиком; отсутствие буквы - с нормальным хвостовиком;
1 - конструктивное исполнение: 1 - блочная часть; отсутствие цифры - кабельная часть;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
