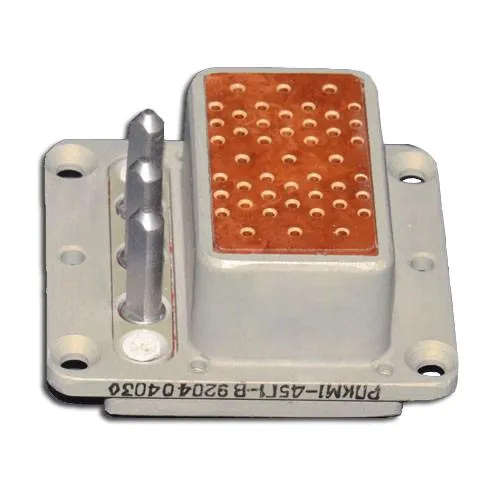

РПКМ1-45Г3-В

Описание разъема РПКМ1-45Г3-В


Вилки и розетки имеют комбинированные радиочастотные и низкочастотные контакты.
Покрытие контактов: золото, серебро.
Метод монтажа - пайка.
Соединители изготавливают во всеклиматическом исполнении В.
Технические условия: ОСТ В 11 0121-91; АВ0.364.040 ТУ.

Параметры разъема РПКМ1-45Г3-В:

Технические характеристики соединителя РПКМ1:
- Сопротивление изоляции ...... не менее 1000 Мом;
- Синусоидальная вибрация:
  - диапазон частот ...... 5-2500 Гц;
  - амплитуда ускорения ...... 150 м/с2;
- Сопротивление контактов ...... не более 10 мОм;
- Интервал рабочих температур ...... от -60 до +100 °С;
- Минимальная наработка ...... 10000 часов;
- Количество сочленений-расчленений ...... 500;
- Срок сохраняемости ...... 20 лет.

Структура условного обозначения:
РПКМ1-45Г3-В
РПКМ1 - Тип соединителя: одинарный соединитель с серебреными контактами;
45 - Количество контактов;
Ш - Вид контактов: Ш – вилка (штырь); Г – розетка (гнездо);
1 - Конструктивное исполнение:
  - Вилка:
    - 1 – без кожуха.
  - Розетка:
    - 1 – без кожуха, корпус с отверстиями для крепления кожуха;
    - 3 – без кожуха, корпус без отверстий для крепления кожуха;
    - 4 – с кожухом (не изготовляется);
0/1 - Дополнительное обозначение номера для радиочастотных контактов;
В - Всеклиматическое исполнение.
