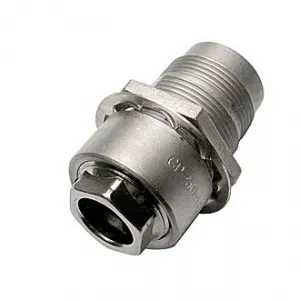

Описание разъема СР-50-1ФВ
СР-50-1ФВ розетка приборно-кабельная предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
СР-50-1ФВ - негерметичный прямой разъем, с фторопластовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.
Разъемы СР-50-1ФВ - грибоустойчивые, устойчивые к морскому туману, солнечной радиации.
Параметры разъема СР-50-1ФВ:
Технические характеристики СР-50-1ФВ:
Тип разъема - розетка.
Диапазон частот - от 0 до 10 ГГц.
Рабочее напряжение - 500 В.
Тип соединения - байонетное.
Материалы контактов - латунь, покрытая серебром.
Предельная рабочая частота - 10 000 МГц.
Волновое сопротивление - 50 Ом.
Переходное сопротивление контактов - 0,01 Ом.
Сопротивления изоляции между элементами соединителя СР-50-1ФВ:
- в нормальных условиях - 1000 МОм;
- при температуре от +85º С до +200º С - 500 МОм;
- при влажности 98% и температуре +40º С - 100 МОм.
Испытательное напряжение для вилок (ампл.):
- в нормальных условиях - 750 В;
- при атмосферном давлении 5 мм рт. ст. - 250 В;
- при влажности 98% и температуре +40º С - 500 В.
Коэффициент стоячей волны по напряжению для соединений перехода СР-50-1ФВ на частоте 3000МГц - от 1,25 до 1,6.
Для разъема СР-50-1ФВ номинальное рабочее напряжение (ампл.):
- в нормальных условиях - от 250 В до 350 В;
- атмосферное давление 5 мм рт. ст. - 50 В;
- влажность 98% (при температуре +40º С) - от 250 В до 350 В.
Количество сочленений-расчленений - 500.
Для расчленения контактов нужно приложить усилие - от 0,5 кгс до 2 кгс.
Минимальная вероятность безотказной работы соединителей в течении 1000 ч. при достоверности 0,9 - 0,99.
Срок службы СР-50-1ФВ - 5000 ч.
Минимальный срок сохраняемости - 20 лет.
Срок хранения в складских условиях в заводской упаковке при температуре окружающей среды от +5º С до +35º С при относительной влажности воздуха 85% - не более 11 лет.
На протяжении этого срока допускается хранение:
- в аппаратуре и ЗИП в полевых условиях при температуре окружающей среды от -50º С до +50º С, при относительной влажности воздуха 98%, при защите их от непосредственного воздействия солнечной радиации и атмосферных осадков - 3 лет;
- в тех же условиях при нахождении их внутри герметизированной или влагозащищенной аппаратуры в течение 5 лет.
Габаритные размеры разъема - 37,5×16,2 мм.
Масса - 28 г.
