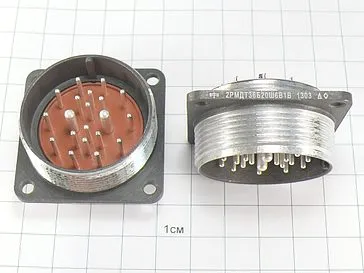

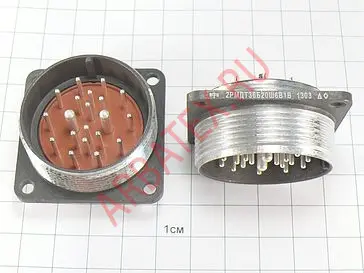

Технические характеристики 2РМДТ36Б20Ш6А1В:
Токовая нагрузка на одиночный контакт:
- диаметром 1,5 мм - 10 А;
- диаметром 3 мм - 36 А.
Максимальная суммарная нагрузка на соединитель - 147 А.
Максимальное рабочее напряжение:
- для контактов диаметром 1,5 мм - 560 В; 700 В;
- для контактов диаметром 3 мм - 560 В.
Максимальное испытательное напряжение в нормальных климатических условиях:
- для контактов диаметром 1,5 мм - 1850 В; 2300 В;
- для контактов диаметром 3 мм - 1850 В.
Максимальное испытательное напряжение при давлении 399,96 Па (3 мм рт. ст.):
- для контактов диаметром 1,5 мм - 350 В; 450 В;
- для контактов диаметром 3 мм - 350 В.
Сопротивление контактов:
- диаметром 1,5 мм - не более 2,5 мОм;
- диаметром 3 мм - не более 0,8 мОм.
Емкость между контактами - не более 6 пФ.
Сопротивление изоляции разъёма 2РМДТ36Б20Ш6А1В - не менее 5000 МОм.
Электрическая прочность изоляции:
- при максимальном рабочем напряжении 560 В - 1850 В;
- при максимальном рабочем напряжении 700 В - 2300 В.
Усилие расчленения соединителей - не более 215,82 Н (22 кгс).
Усилие расчленения гнезд с контрольным калибром:
- для контактов диаметром 1,5 мм - от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс);
- для контактов диаметром 3 мм - от 1,25 Н до 5,9 Н (от 0,125 кгс до 0,6 кгс).
Минимальная наработка - 1000 ч.
Число сочленений-расчленений - 500.
Гамма-процентный срок сохраняемости, при γ=99,5% - 15 лет.
Сочленение вилки 2РМДТ36Б20Ш6А1В - резьбовое.
Поляризация корпусов - одношпоночная.
Габаритные размеры - 43×43×27 мм.
Масса - не более 38,5 г.
