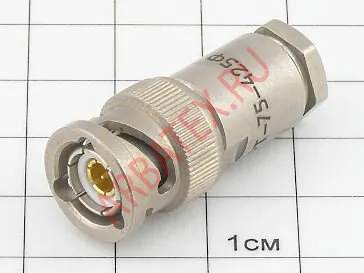

СРТ75-425Ф1

Условные обозначения:

Вилка (Розетка) СРТ-75-425(426,427,428,429,431,433)Ф-1(2,3,4,5,6,7), где:

СРТ - тип соединителя - соединитель радиочастотный триаксиальный.

75 - величина волнового сопротивления.

Конструктивное исполнение для байонетного сочленения:

- 425 - кабельная вилка;

- 431 - кабельная вилка с удлиненным хвостовиком;

- 426 - приборно-кабельная розетка;

- 433 - приборно-кабельная розетка с удлиненным хвостовиком;

- 427 - приборная розетка.

Конструктивное исполнение для врубного сочленения:

- 428 - кабельная вилка;

- 429 - кабельная розетка.

Ф - изоляционный материал соединителя - фторопласт.

1, 2, 3, 4, 5, 6, 7 - варианты поляризации, для соединителей байонетного сочленения. Для соединителей с нормальным расположением цифра не маркируется.

НКЦС.434511.501 ТУ, ЦСНК.430421.009 ТУ - обозначение технических условий.

Пример: соединитель СРТ-75-425Ф-2.

Это значит: соединитель типа СРТ - радиочастотный триаксиальный (СРТ), величина волнового сопротивления 75 Ом (75), кабельная вилка с байонетным сочленением (425), изоляционный материал соединителя - фторопласт (Ф), 2 вариант поляризации (2).

Варианты исполнения изделий разъёмы СРТ-75 в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.
