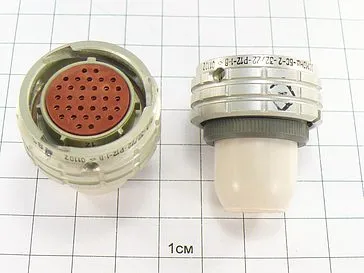

ОНЦ-БС-2-32/22-Р12-1-В

Общие технические характеристики разъемов типа ОНЦ-БС-2:

Количество контактов 32
Условный размер корпуса 22 мм
Рабочая токовая нагрузка на каждый контакт 1,8 А
Максимальная токовая нагрузка на одиночный контакт - 4 А;
суммарная на соединитель - 60 А
Покрытие контактов золото
Максимальное рабочее напряжение (амплитудное значение) 250 В
Сопротивление контактов не более 5 мОм
Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм
Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па (1 кгс/см2) не более 0,01 л/ч
Количество сочленений-расчленений 250
Минимальная наработка изделия 15 000 ч
Срок сохраняемости 15 лет
Вид сочленения байонетный
Способ монтажа объемный, пайкой
Температура окружающего воздуха от -60° С до +85° С
Атмосферное пониженное рабочее давление 13 кПа (10-6 мм рт. ст.)
Синусоидальная вибрация: диапазон частот от 1 Гц до 5 кГц
Синусоидальная вибрация: ускорение 200 м/с2
Ускорение механического удара одиночного действия 10 000 м/с2
Ускорение механического удара многократного действия 1471 м/с2
Климатическое исполнение Всеклиматическое
