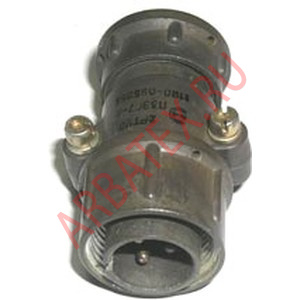

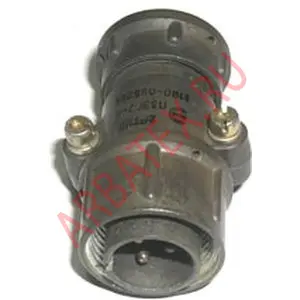

ШР20П2НГ6 вилка кабельная

ШР20П2НГ6 вилка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 560 В.

Условные обозначения:

ШР20П2НГ6-вилка.
ШР - тип соединителя-штепсельный разъем негерметичный.
20 - условный размер корпуса.
П - конструктивное исполнение: для кабельной части: П - с прямым патрубком.
2 - количество контактов.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
Г - вид контактов: для кабельной части: Г - вилка;
6 - обозначение сочетания контактов.

Технические характеристики:

Рабочее напряжение, не более 560 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +200°С.
