2РТТ20КПН4Г6В

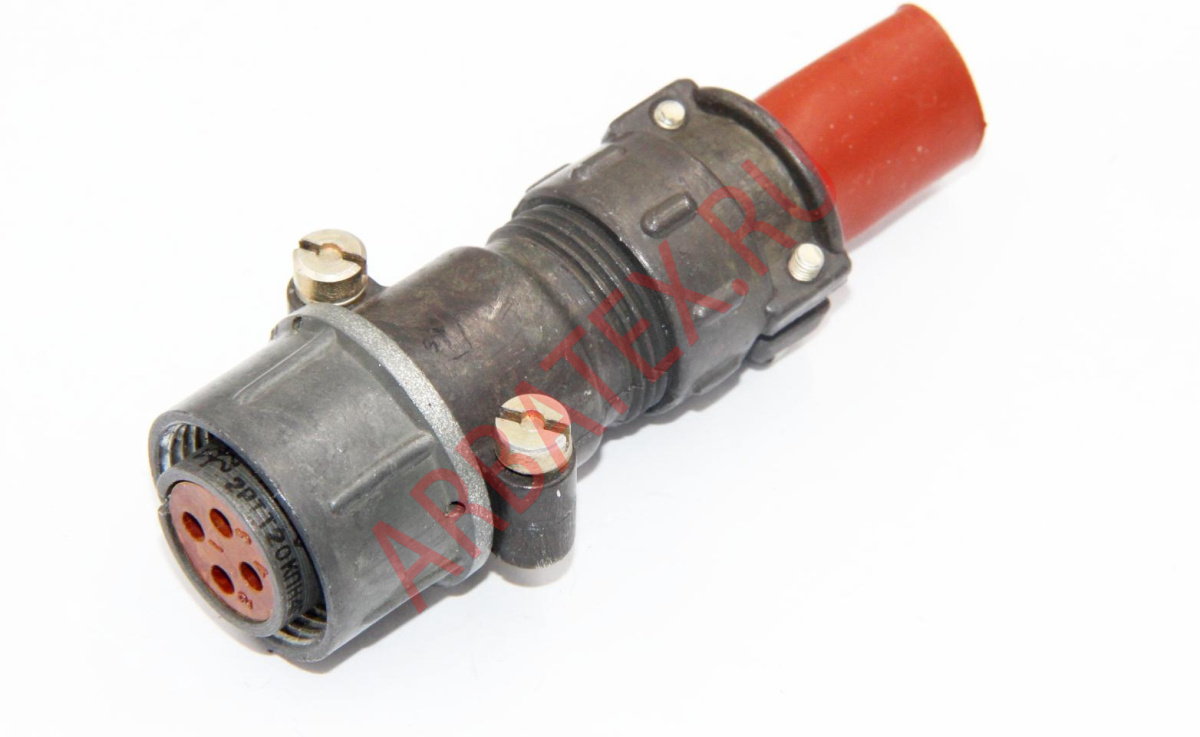

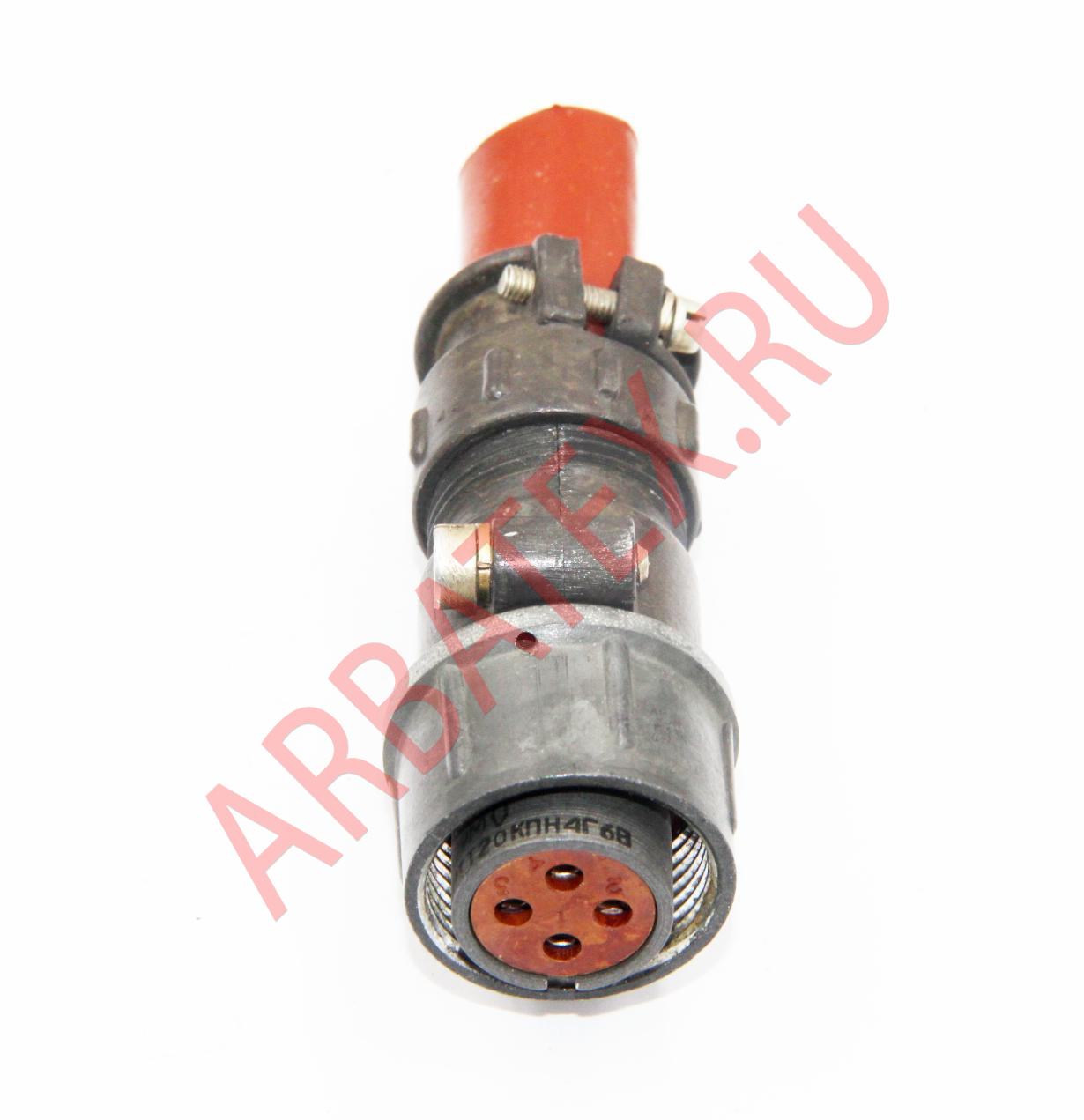

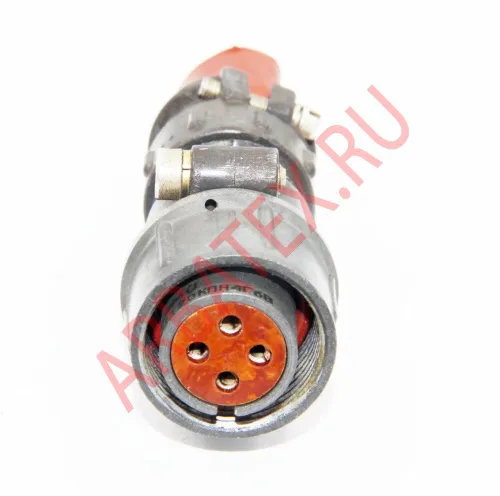

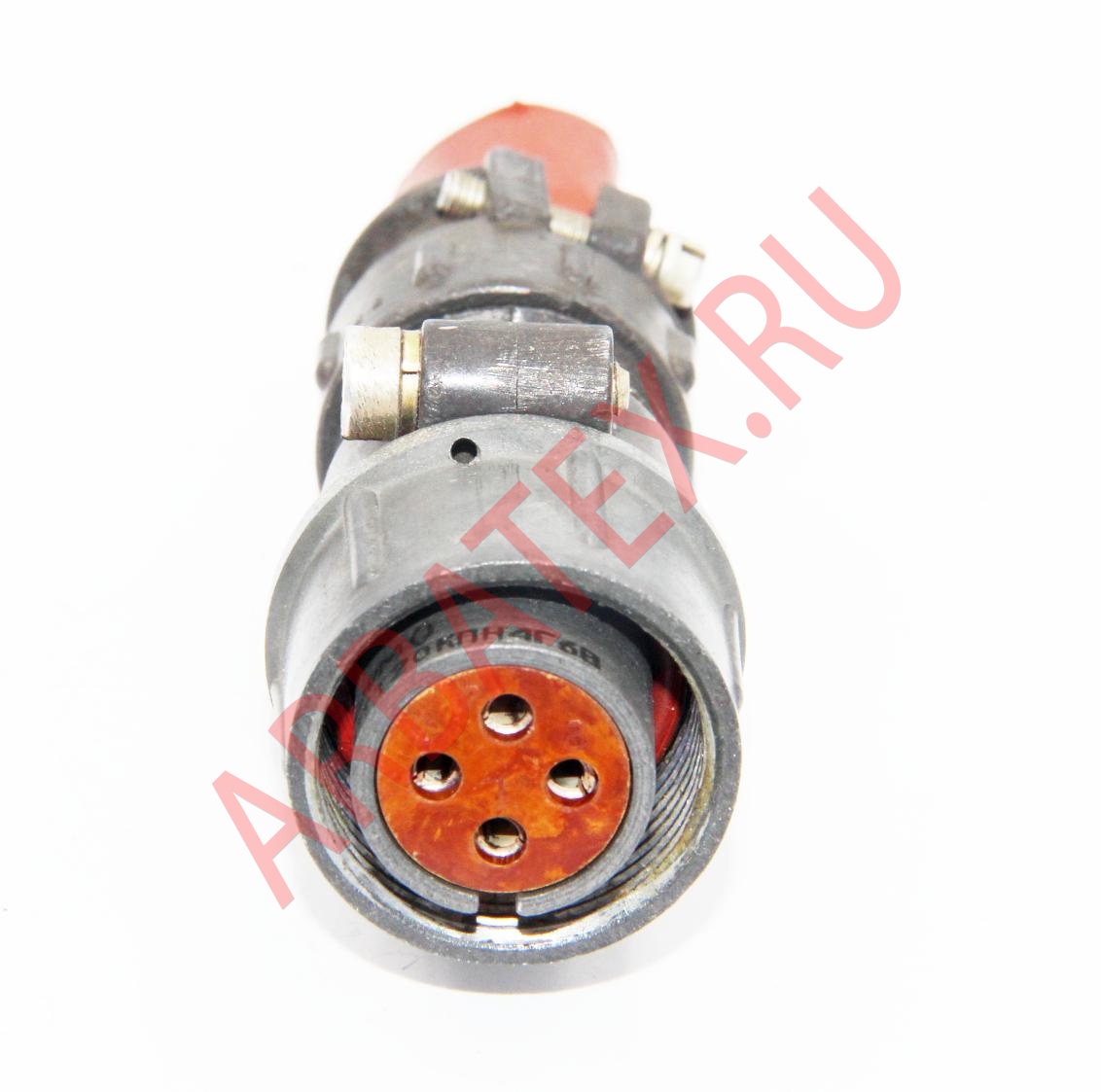

2РТТ20КПН4Г6В розетка цилиндрическая применяется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения и предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.




Условное обозначение:

Розетка 2РТТ20КПН4Г6В, где:

2РТТ - цилиндрический тип соединителя.

20 - условный размер корпуса.

К - кабельный тип корпуса.

П - прямой вид патрубка.

Н - гайка патрубка для неэкранированного кабеля.

4 - количество контактов.

Г - розетка.

6 - сочетание контактов.

В - всеклиматическое исполнение.

Технические характеристики 2РТТ20КПН4Г6В:

Рабочий ток на контакт - 25 А.

Амплитудное значение напряжение - не более 700 В.

Покрытие контактов - серебро.

Диаметр контактов изделий розетки 2РТТ20КПН4Г6В - 2,5 мм.

Сопротивление электрического контакта - не более 1 мОм.

Сопротивление изоляции - не менее 1000 МОм.

Число сочленений-расчленений - 500.

Минимальная наработка соединителей 2РТТ20КПН4Г6В - 1000 ч.

Минимальный срок сохраняемости - 15 лет.

Габаритные размеры - 29,5×74×39 мм.

Варианты исполнения изделия разъём 2РТТ20КПН4Г6В в зависимости от вида приёмки:

- отдел технического контроля - 2РТТ20КПН4Г6В ОТК;

- особо стойкие (особо стабильные) - ОС2РТТ20КПН4Г6В, 2РТТ20КПН4Г6В ОС;

- приемка заказчика - 2РТТ20КПН4Г6В ПЗ;

- военная приемка - 2РТТ20КПН4Г6В ВП.
