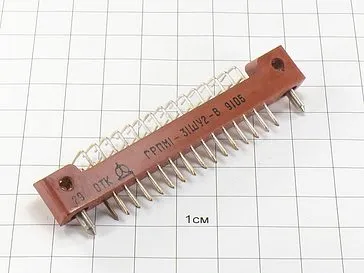

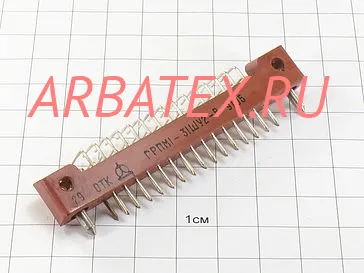

ГРПМ9 30ШУ2 соединители электрические низкочастотные прямоугольные предназначены для работы в электрических цепях постоянного, переменного (частотой - до 3 МГц) и импульсного токов.
Разъёмы ГРПМ9 взаимозаменяемые и взаимосочленяемы.
Сфера применения: для объёмного и печатного монтажа.
Условные обозначения соединителей ГРПМ9 30ШУ2:
Вилка (Розетка) ГРПМ9-14(18,30,31,42,52,62)Ш(Г)У(П,С,Н)М1(2)-В, где:
ГРПМ9 30ШУ2 - тип соединителя - соединитель низкочастотный прямоугольный малогабаритный.
9 - порядковый номер разработки.
14, 18, 30, 31, 42, 52, 62 - количество контактов.
Тип контакта:
- Ш - штыревой;
- Г - гнездовой.
Конструктивное исполнение:
- У - вилка с угловым выводом для печатного монтажа;
- П - розетка с прямым выводом для печатного монтажа (без гребенки);
- С - розетка с прямым выводом для струнного (объёмного) монтажа (с гребенкой);
- Н - вилка с выводами для печатного монтажа внахлест;
- М - модернизированный.
Вид покрытия контактов:
- 1 - золото;
- 2 - серебро.
Всеклиматическое исполнение - В по ГОСТ В 20.39.404-81.
Технические условия - ТУ У 32.1-14308479-006-2004.
Пример: соединитель ГРПМ9-42ГС1.
Это значит: соединитель типа ГРПП (ГРПМ), 9 номер разработки (9), 42 контакты (42), розетка (Г), розетка с прямым выводом для струнного (объёмного) монтажа (с гребенкой) (С), наличие золотого покрытия рабочей части контактов (1).
Варианты исполнения соединителей (вилок, розеток) в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.
Технические характеристики ГРПМ9:
Рабочий ток на контакт - не более 2 А.
Напряжение - 250 В.
Испытательное напряжение - 500 В.
Сопротивление контактов - не более 0,008 Ом.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - 1200 В.
Емкость между контактами - не более 2,5 пФ.
Усилие расчленения соединителей - от 20 Н до 90 Н (от 2 кгс до 9 кгс).
Число сочленений-расчленений - 1000.
Гамма-процентная наработка при γ = 99% - 10 000 ч.
Гамма-процентный срок сохраняемости при γ = 97,5% - 25 лет.
