ВПТ2В 2А

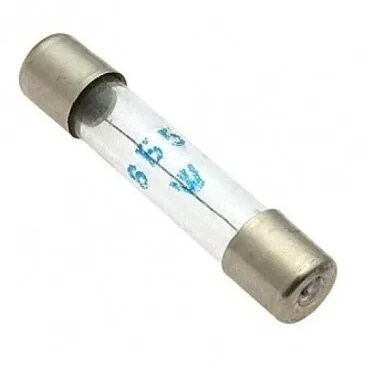

Вставки плавкие (предохранители) ВПБ6-5 – ВПБ6-38 (быстродействующие) и ВПТ6-1 – ВПТ6-33 (замедленного времени срабатывания) обеспечивают защиту цепей постоянного и переменного тока от воздействий пиковых перегрузок или коротких замыканий. Рабочее напряжение вставок ВПБ6-5 – ВПБ6-23, ВПТ6-1 – ВПТ6-33 достигает 250В, ВПБ6-37 – ВПБ6-38 – 600В. В зависимости от серии изготавливаются номиналами от 0,16А до 5А.

Перегорание вставки происходит при протекании токов, превышающих номинальные значения. Замена отработанной вставки возобновляет проводимые характеристики цепи. Конструктивной особенностью плавких вставок ВПБ6-5 – ВПБ6-38 является время срабатывания – не более 0,3 с при номинальном токе 5А. Вставки ВПТ6-1 – ВПТ6-33 – замедленного времени срабатывания до 1,7 с. Применяются стеклянные вставки ВПБ и ВПТ в радиоэлектронной аппаратуре широкого применения, обеспечивая безопасность сетей при пиковых нагрузках и токах короткого замыкания.

Технические характеристики ВПТ6:

Максимальное значение диапазона номинального тока - 10 А.

Электрическая прочность изоляции - 900 В.

Номинальный ток для модификаций:

- от ВПТ6-1 до ВПТ6-26 - 0,16 А; 0,25 А; 0,315 А; 0,4 А: 0,5 А; 0,63 А; 1 А; 1,25 А; 1,6 А; 2 А; 3,15 А; 4,5 А;

- от ВПТ6-27 до ВПТ6-42 - 0,16 А; 0,25 А; 0,315 А; 0,4 А: 0,5 А; 0,63 А; 1 А; 1,25 А; 1,6 А; 2 А; 3,15 А; 4,5 А; 6,3 А; 8 А; 10 А.

Рабочее напряжение для модификаций:

- от ВПТ6-1 до ВПТ6-26 - 250 В;

- от ВПТ6-27 до ВПТ6-42 - 600 В.

Диапазон рабочих температур вставок плавких ВПТ6 - от -60° С до +85° С.

Время замедленного срабатывания - 1,7 с.

Габаритные размеры для модификаций:

- от ВПТ6-1 до ВПТ6-13 - 5,2×20×10 мм;

- от ВПТ6-14 до ВПТ6-23 - 7,2×30×18 мм;

- от ВПТ6-27 до ВПТ6-42 - 8×50×36 мм;

Варианты исполнения предохранителей ВПТ6 в зависимости от вида приёмки:

- отдел технического контроля - ВПТ6 ОТК;

- особо стойкие (особо стабильные) - ОСВПТ6, ВПТ6 ОС;

- приемка заказчика - ВПТ6 ПЗ;

- военная приемка - ВПТ6 ВП.
