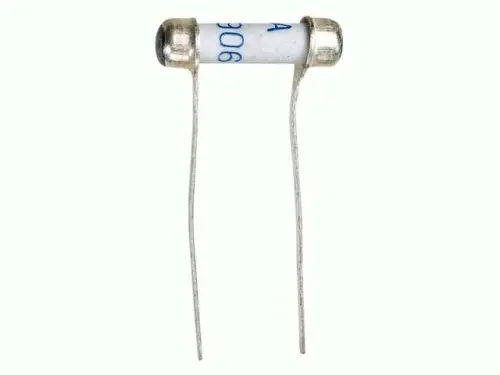

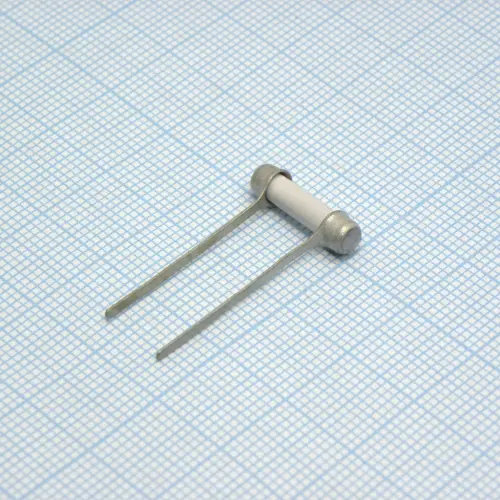

Описание плавкой вставки:
Предохранитель, вставка плавкая ВП1-2-1А, предназначена для защиты электрических цепей постоянного и переменного тока РЭА частотой 50… 2000 Гц от перегрузок и коротких замыканий. Корпус – непрозрачный (керамический)
Характеристики предохранителя ВП1-2-1А
| Условное обозначение изделия | ТУ | Приемка | Номинал
(А, В) |
| ВП 1-1 | АГ0.481.303 ТУ | «1» | 0,25; 0,5; 1,0; 2,0; 3,15; 4,0; 5,0 А,
250В |
| ВП 1-1 В | АГ0.481.303 ТУ | «3» |
| ВП 1-1 | ОЮ0.480.003 ТУ | «5» |
| ВП 1-1 В | ОЮ0.480.003 ТУ | «7» |
• Рабочее напряжение .......... 250 В;
• Электрическая прочность изоляции .......... 900 В;
• Время срабатывания при Inom-2.75 для приемок «1» и «3» .......... не более 1,0 с;
• Время срабатывания при Inom-5.0 для приемок «5» и «7».......... не более 1,0 с;
• Диапазон рабочих температур ......... -60…+100 °C;
• Материал корпуса ......... керамика;
• Габаритные размеры (диаметр, длина) ..........4х15 мм;
• Масса предохранителя ..........0,5 г.
