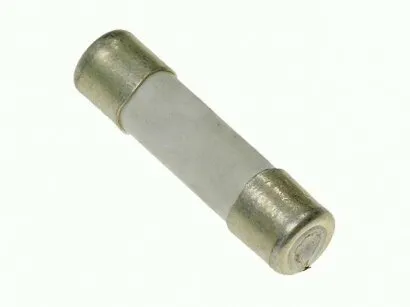

ВП2Б-1 вставка плавкая быстродействующая малогабаритная предназначена для защиты электрических цепей постоянного и переменного тока РЭА от перегрузок и коротких замыканий.
Технические характеристики ВП2Б-1:
Максимальное рабочее напряжение - 250 В.
Частота напряжения - от 50 Гц до 2000 Гц.
Номинальный ток срабатывания - 0,25 А; 0,5 А; 1 А; 2 А; 2,5 А; 3,15 А; 4 А; 5 А; 6,3 А; 8 А; 10 А.
Отключающая способность при напряжении 250 В для номинальных токов - от 10·Iном до 35 А.
Предохранитель ВП2Б-1 имеет время срабатывания:
- при номинальном токе 2,75 А - не более 1 с;
- при номинальном токе 4 А - не более 0,3 с.
Электрическая прочность изоляции - 900 В.
Минимальный срок сохраняемости - не менее 20 лет.
Корпус ВП2Б-1 - керамический.
Габаритные размеры:
- диаметр - 5,2 мм;
- длина - 20 мм.
Масса - не более 2 г.
Варианты исполнения ВП2Б-1 в зависимости от вида приёмки:
- отдел технического контроля - ВП2Б-1 ОТК;
- особо стойкие (особо стабильные) - ОСВП2Б-1, ВП2Б-1 ОС;
- приемка заказчика - ВП2Б-1 ПЗ;
- военная приемка - ВП2Б-1 ВП.
