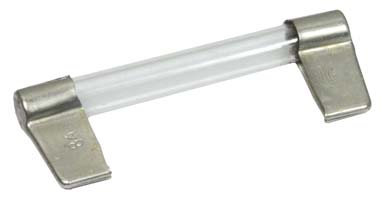

Легкоплавкий проволочный элемент, соединяющий торцевые ножевые контакты, размещен внутри стеклянного корпуса. Превышение номинальных токов сопровождается перегоранием плавкого элемента и разрывом цепи. Возобновление проводимости цепи осуществляется заменой отработавшего предохранителя.
Предохранители ПН-50 используются для защиты схем радиоэлектронной аппаратуры и их компонентов при протекании токов низкого значения.
Пример условного обозначения предохранителя:
ПН-50 5А, где:
- ПН - предохранитель ножевой;
- 50 - типоразмер;
- 5А - номинальный ток срабатывания.
Технические параметры на предохранитель ПН-50 5А:
• Номинальный ток срабатывания .......... 5 А;
• Рабочее напряжение ........................... 600 В;
• Диапазон рабочих температур ............. -60…+100 °C;
• Материал корпуса .............................. стекло;
• Габаритные размеры) ..........................7х50 мм
