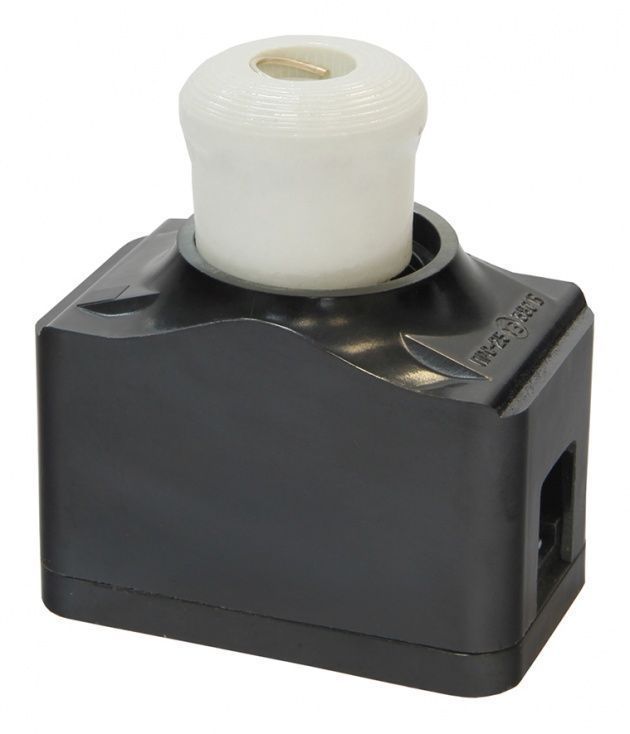

В защищаемую сеть предохранитель включается при помощи зажимов 1 и 8. Зажим 8 связан с контактной гильзой б, имеющей резьбовое соединение с контактной съемной головкой 3.Плавкая вставка 5 находится в фарфоровом цилиндре 4, заполненном кварцевым песком. Вставка присоединена к контактным колпачкам, укрепленным на торцах цилиндра. Ток от зажима 8 к зажиму 1 проходит через контактную гильзу б, через верхний колпачок цилиндра 4, далее по плавкой вставке 5 и через нижний колпачок к винту 7, связанному с зажимом 1. Предохранитель ПРС снабжен устройством, которое сигнализирует о перегорании вставки. Для перезарядки предохранителя надо заменить цилиндр 4 вместе со сгоревшей плавкой ставкой и сигнализирующим устройством на новый цилиндр.
