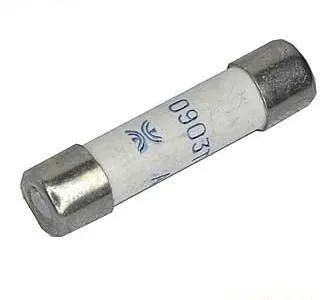

Корпус плавких вставок изготавливается из высокопрочной керамики. Внутри размещен легкоплавкий элемент, соединяющий торцевые токопроводящие контакты. Предохранители ВП2Б-1, ВП2Б-1В относятся к невосстанавливаемым устройствам защиты, после перегорания плавкого элемента вставку необходимо заменить.
Вставки ВП2Б-1, ВП2Б-1В устанавливаются с помощью специализированных держателей.
Технические условия:
— приемка 1; 3 — АГ0.481.304 ТУ
— приемка 7 — ОЮ0.480.005 ТУ
Технические параметры на вставку плавкую ВП2Б-1В 6.3А:
— Номинальный ток срабатывания — 6,3 А;
— Рабочее напряжение — 250 В;
— Электрическая прочность изоляции — 900 В;
— Время срабатывания при Inom-2.75 для приемки «1» и «3» — не более 1,0 с;
— Время срабатывания при Inom-2.75 для приемки «7». — — не более 1,0 с;
— Диапазон рабочих температур — -60…+100 °C;
— Материал корпуса — керамика;
— Габаритные размеры) — 5,2х20 мм;
— Масса предохранителя — 2 г.
Минимальный срок сохраняемости вставок плавких ВП2Б-1В для приемки «1» и «3» — 20 лет, для приемки «7» — 25 лет.
