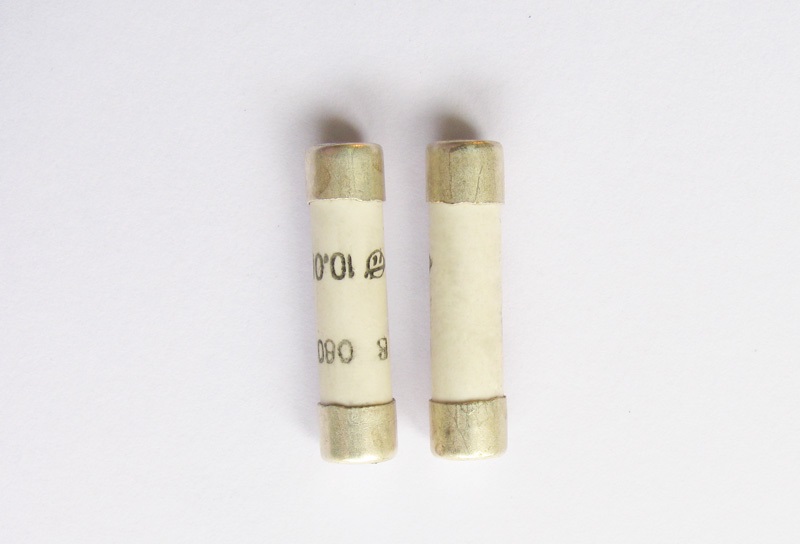

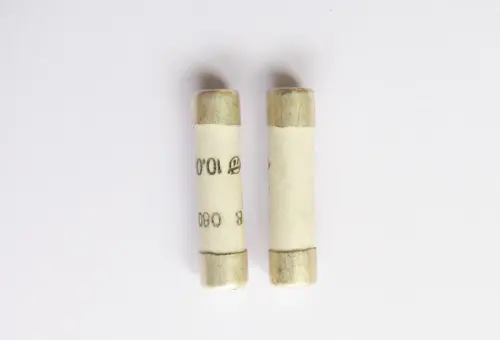

Быстродействующие малогабаритные вставки плавкие (предохранители) серий ВП3Б-1, ВП3Б-1B применяются для защиты цепей радиоэлектронной аппаратуры от перегрузок и коротких замыканий, обеспечивая эффект ограничения тока.
Корпус плавких вставок изготавливается из высокопрочной керамики. Внутри размещен легкоплавкий элемент, соединяющий торцевые токопроводящие контакты. Предохранители ВП3Б-1, ВП3Б-1Bотносятся к невосстанавливаемым устройствам защиты, после перегорания плавкого элемента вставку необходимо заменить.
Вставки ВП3Б-1, ВП3Б-1B устанавливаются с помощью специализированных держателей.
Материал: керамика
Время срабатывания при 5 Iн: не более 0,3 с.
Габаритные размеры: d7,0х30 мм.
Технические условия:
- приемка 1; 3 - АГ0.481.304 ТУ
- приемка 7 - ОЮ0.480.005 ТУ
Технические параметры на вставку плавкую ВП3Б-1В 8А:
• Номинальный ток срабатывания .......... 8 А;
• Рабочее напряжение .......... 250 В;
• Электрическая прочность изоляции .......... 900 В;
• Время срабатывания при Inom-2.75 .......... не более 1,0 сек;
• Диапазон рабочих температур ......... -60…+100 °C;
• Материал корпуса ......... керамика;
• Габаритные размеры) ..........7,2х30 мм;
• Масса предохранителя ..........4,5 г.
Минимальный срок сохраняемости вставок плавких ВП3Б-1В для приемки "1" и "3" - 20 лет, для приемки "7" - 25 лет.
