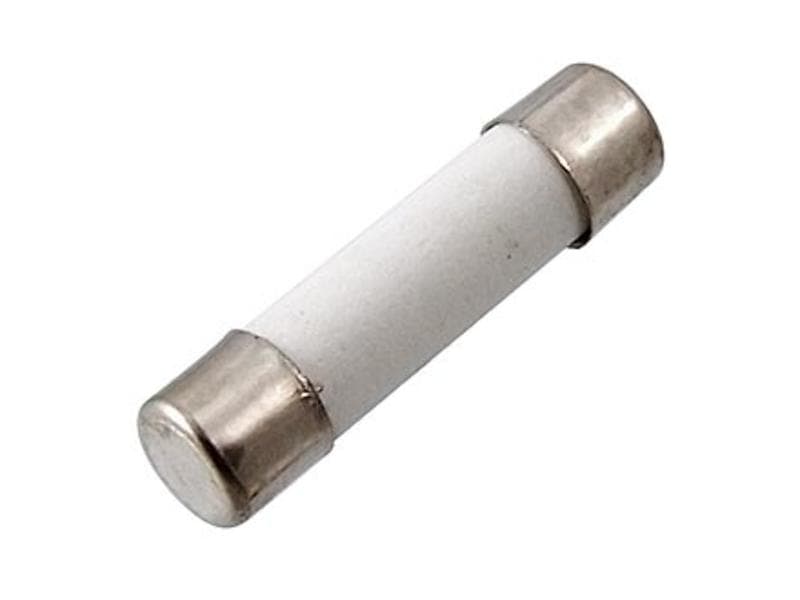

Корпус плавких вставок изготавливается из высокопрочной керамики. Внутри размещен легкоплавкий элемент, соединяющий торцевые токопроводящие контакты. Предохранители ВП2Б-1, ВП2Б-1В относятся к невосстанавливаемым устройствам защиты, после перегорания плавкого элемента вставку необходимо заменить.
Вставки ВП2Б-1, ВП2Б-1В устанавливаются с помощью специализированных держателей.
- Номинальный ток срабатывания - 10 А;
- Рабочее напряжение - 250 В;
- Электрическая прочность изоляции - 900 В;
- Время срабатывания при Inom-2.75 для приемки «1» и «3» - не более 1,0 с;
- Время срабатывания при Inom-2.75 для приемки «7».
- - не более 1,0 с;
- Диапазон рабочих температур - -60…+100 °C;
- Материал корпуса - керамика;
- Габаритные размеры) - 5,2х20 мм;
- Масса предохранителя - 2 г.
Минимальный срок сохраняемости вставок плавких для приемки "1" и "3" - 20 лет, для приемки "7" - 25 лет.
