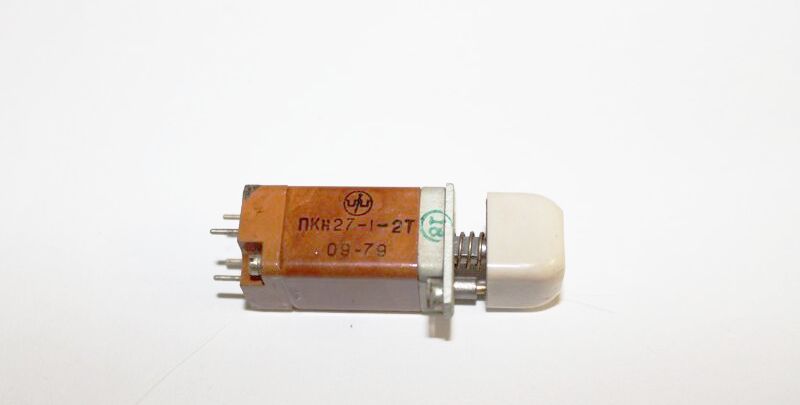

ПКН27-1-2БВ переключатель

ПКН27-1-2БВ переключатель кнопочный с магнитоуправляемыми контактами применяется для коммутации электрических цепей постоянного и переменного токов с активной нагрузкой в радиоэлектронной аппаратуре, для печатного монтажа.

Условные обозначения :

ПКН27-1-2БВ.
ПКН - переключатель кнопочный.
27 - порядковый номер разработки.
1 - количество кнопок (ячеек) в переключателе -2-10.
2 - количество магнитоуправляемых контактов (МК) в каждой ячейке -4.
Б - цвет кнопки Б - белый, Г - голубой, С - серый.
В - всеклиматическое исполнение.

Технические характеристики :

Коммутируемое напряжение -постоянного  от 0,05 до 110 В. Напряжение переменного частотой до 10000 Гц, от 0,05 до 127 В. Ток- от 5·10^-6 до 0,25 А. Сопротивление электрического контакта - 0,2 Ом. Электрическая прочность изоляции -700 В (эфф.). Рабочая температура окружающей среды -от -60 °С до +85 °С .Сопротивление изоляции не менее -800 МОм. Гарантийный срок - 15 лет. Количество коммутируемых циклов -50000.
