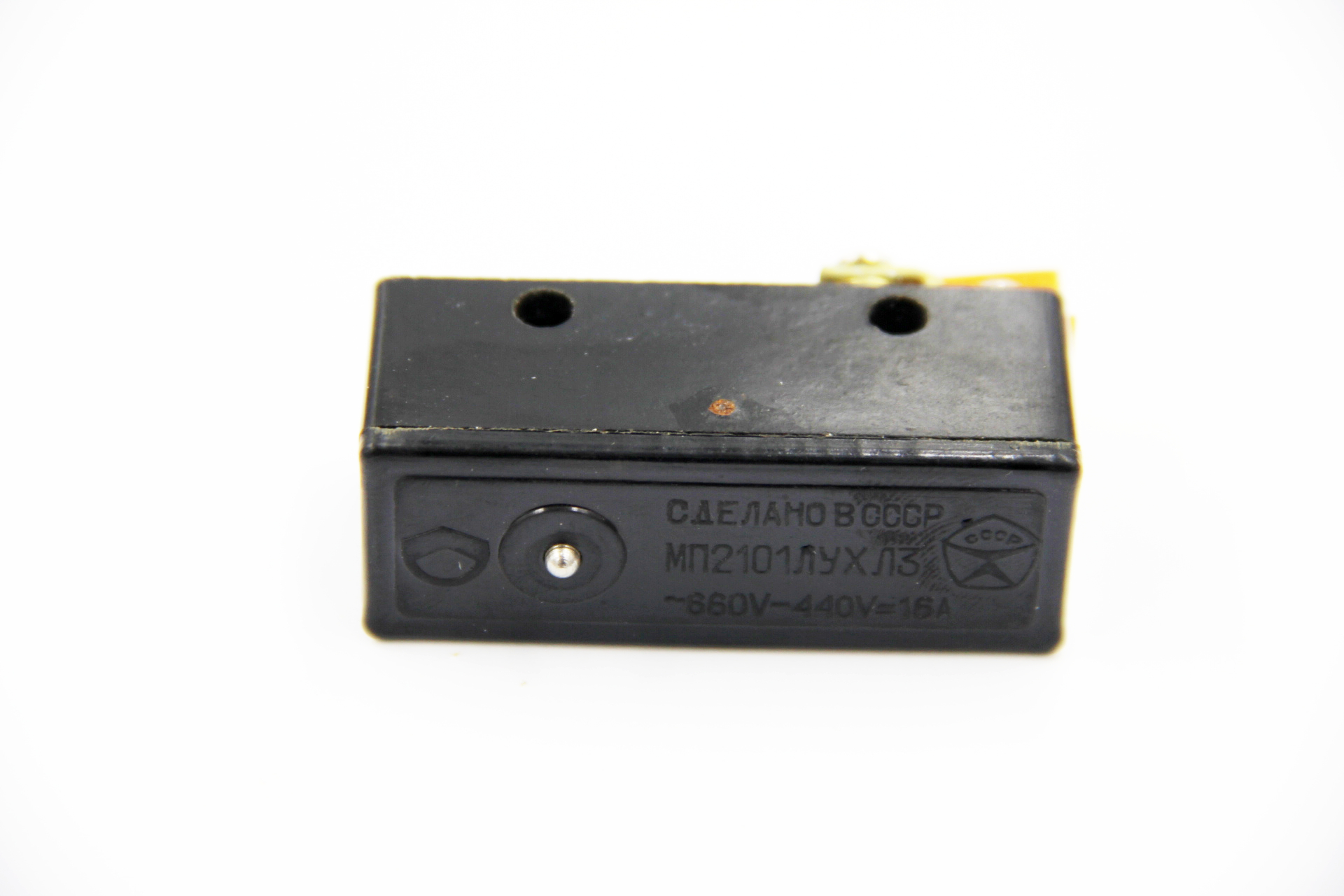

МП-2101 исп.3 микропереключатель

Каталог Переключатели, Кнопки, Тумблеры МП-2101 исп.3 микропереключатель

МП-2101 исп.3 микропереключатель

Каталог Переключатели, Кнопки, Тумблеры МП-2101 исп.3 микропереключатель

Описание

МП-2101 исп.3 микропереключатель применяется для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения или фронтально, при помощи гаек.

Условные обозначения :

МП-2101 исп.3.
МП – Обозначение типа микровыключателя.
2 – Номер серии: 1, 2.
1 – Степень защити по ГОСТ 14255-69 - IP00.
01 – Вид привода: 01 - простой толкатель, 02 - толкатель с увеличенным дополнительным ходом, 05 - толкатель с роликом или шариком.

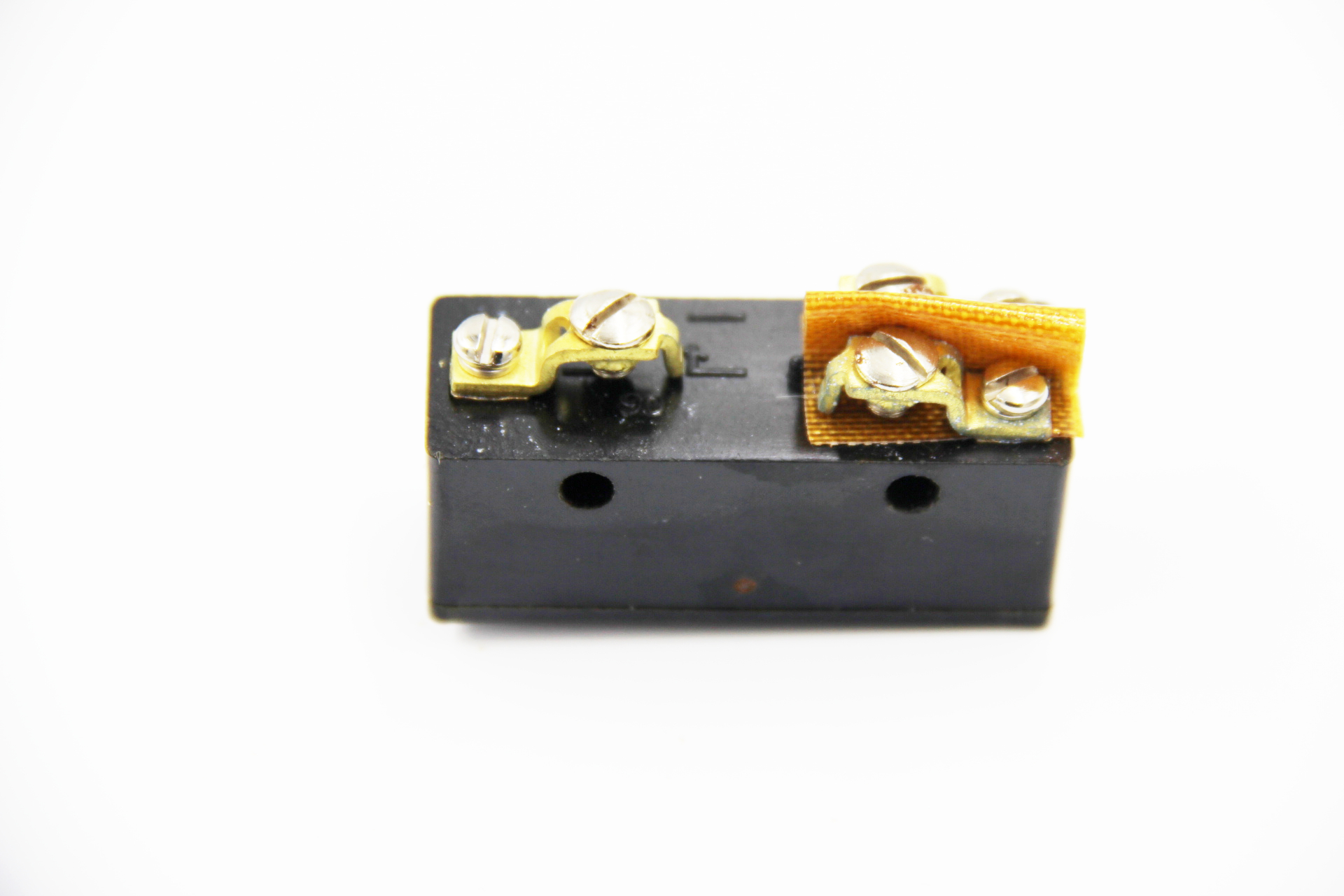

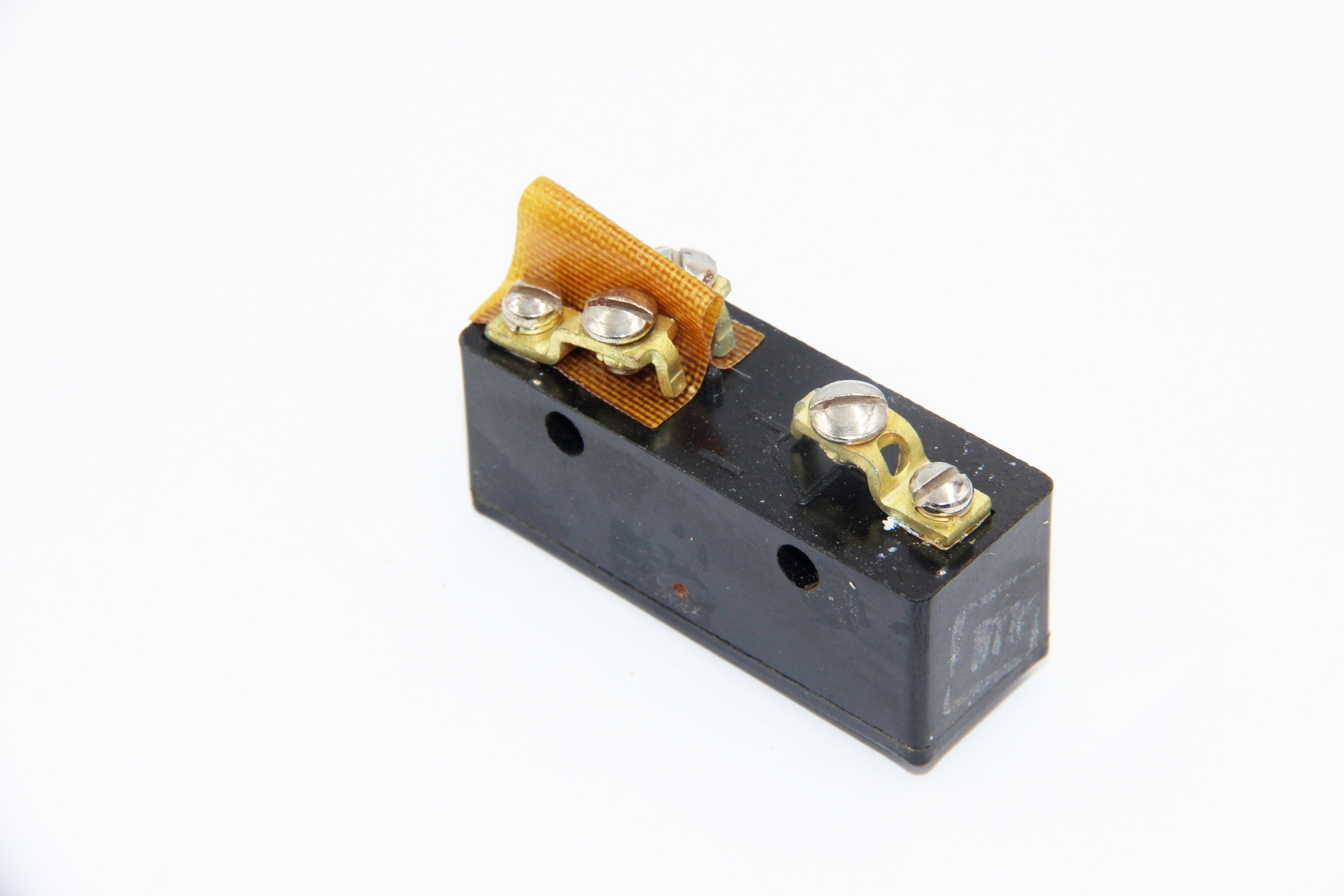

исп.3 – Способ присоединения монтажных проводов: 1, 3, 5 - винтами; 2, 4, 6 - пайкой.

Технические характеристики :

Коммутируемое напряжение -
- постоянный; 24 В; 27 В; 110 В; 220 В; 440 В.
-переменный; 24 В; 40 В; 110 В; 220 В; 380 В; 660 В.
Коммутируемый ток-
- постоянный; 0,1 А; 0,25 А; 0,4 А; 1 А.
 - переменный; 0,4 А; 1 А; 1,6 А; 2 А; 2,5 А.
Диапазон рабочих температур - от - 40°С до +80°С.
Гарантийный срок микровыключателей – 3,5 года.
