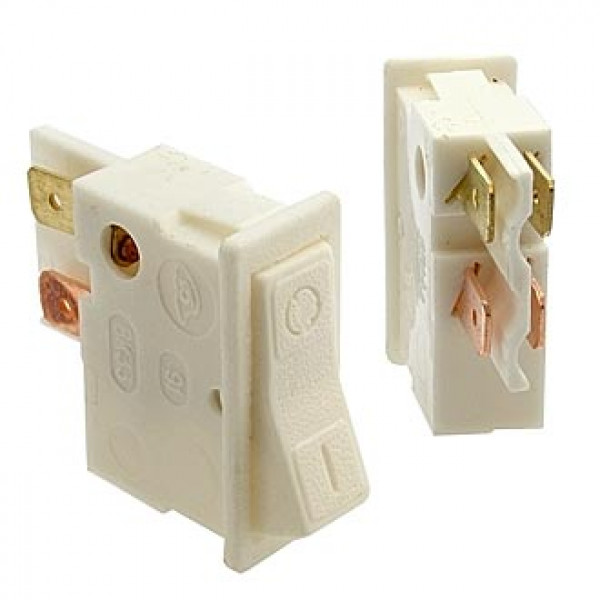

ВК-33-Н19-Б20-181-20 УХЛ4 выключатель

ВК-33-Н19-Б20-181-20 УХЛ4 выключатель применяется для коммутации электрических цепей переменного тока в электроприборах различного назначения.

Условные обозначения :

ВК-33-Н19-Б20-181-20 УХЛ4.
ВК – выключатель клавишный.
33 – номер серии.
X – предел температуры окружающей среды:
Б – для электромеханических приборов (температура окружающей среды до 55 ºС); Н – для электронагревательных приборов (температура окружающей среды до 100 ºС)
19 – номинальный ток: 15 – 2,5 А; 19 – 6,3 А; 21 – 10 А.
Б – коммутационная износостойкость: А – исполнение с биметаллическими контактами; Б – исполнение с биметаллическими и медными контактами.
В – исполнение с медными контактами.
2 – число замыкающих контактов: 1; 2.
0 – число размыкающих контактов: 0; 1; 2.
18 – управляющий элемент по виду основной детали: клавиша.
1 – наличие фиксации: фиксация имеется.
"-" – разделительный знак.
20 – степень защиты по ГОСТ 14255-69: IP20.
УХЛ4 – климатическое исполнение - УХЛ, О.

Технические характеристики :

Коммутируемое напряжение, тока - 250 В.
Коммутируемый ток - от 0,0005 – до 4 А.
Сопротивление изоляции – не менее 50 МОм.
Усилие обратного срабатывания – 15 Н .
Коммутационная износостойкость -10000 переключений.
Диапазон рабочих температур - от - 50°С до +80°С.
Срок сохраняемости изделий - 2 года.
Масса - однополюсного - 9,5 г. двухполюсного - 10,5 г.
