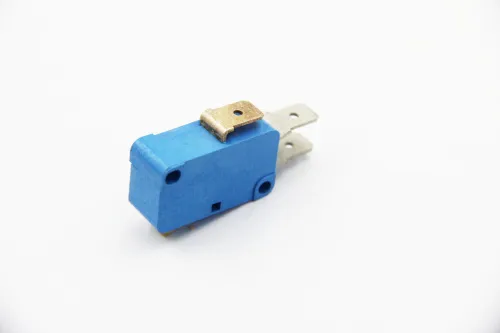

ПМ39Б микропереключатель

ПМ39Б микропереключатель

Описание

ПМ39Б микропереключатель миниатюрный однополюсной, применяется коммутации цепей сигнализации, питания и управления с напряжением 1х10-4В – 250В, силой тока 1х10-6А – 10А и коммутируемой мощностью до 360Вт.Контактная группа микропереключателя выполняет функцию включения, отключения или переключения с одного направления цепи на другое. Микропереключатель крепятся путём фиксации с помощью винтового соединения.

Условные обозначения :

ПМ39 – Обознаначение серии и типа микропереключателя.
А - конструктивное исполнение  микропереключателя (А - замыкатель или Б - размыкатель, для переключателя - не указывается).

Технические характеристики :

Коммутационная способность:

- ток - от 0,1 А до 16 А;

- напряжение - от 5 В до 250 В;

- мощность - от 9 В·А до 4000 В·А.

Сопротивление электрического контакта ПМ39Б - от 0,05 Ом до 0,1 Ом. Сопротивление изоляции - не менее 1000 МОм. Электрическая прочность изоляции - от 1250 Вэфф до 3000 Вэфф. Количество коммутационных циклов ПМ39 - до 2 000 000. Усилие переключения при прямом срабатывании - от 1,96 Н до 7 Н (от 0,2 кгс до 0,7 кгс). Рабочий ход приводного элемента - от 1,2 мм до 3,5 мм. Температура окружающего воздуха - от -45° С до +55° С.
