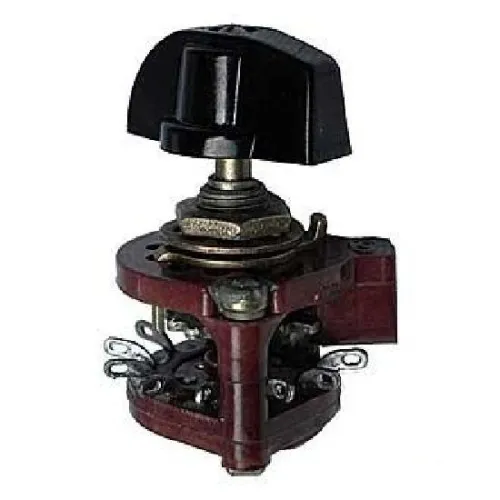

ПМ-2П12Н переключатель галетный

ПМ-2П12Н переключатель галетный карболитовый, малогабаритный, применяется для коммутации цепей сигнализации и управления с напряжением до 300В, силой тока до 2А и коммутируемой мощностью до 25Вт. Переключатель обеспечивает поворотное переключение контактов, расположенных на галетах. Метод монтажа путем фиксации оси в отверстии панели.

Условные обозначения :

ПМ-2П12Н переключатель.
ПМ – Тип разъема: переключатель галетный малогабаритный.
2П – Число рабочих положений: 2, 3, 5, 11.
12Н – Число направлений: 1, 2, 3, 4, 5, 6, 8, 9, 12, 15, 16, 20.

Технические характеристики :

Напряжение не более 300 В. Ток не более 2 А. Максимальна коммутируемая мощность 25 Вт. Сопротивление контактов, не более 0,02 Ом. Сопротивление изоляции, не менее 1000 Мом.
Максимальный диаметр переключателя не превышает 32 мм, длина в зависимости от числа галет — не более 19; 28; 37; 47 или 55 мм.
