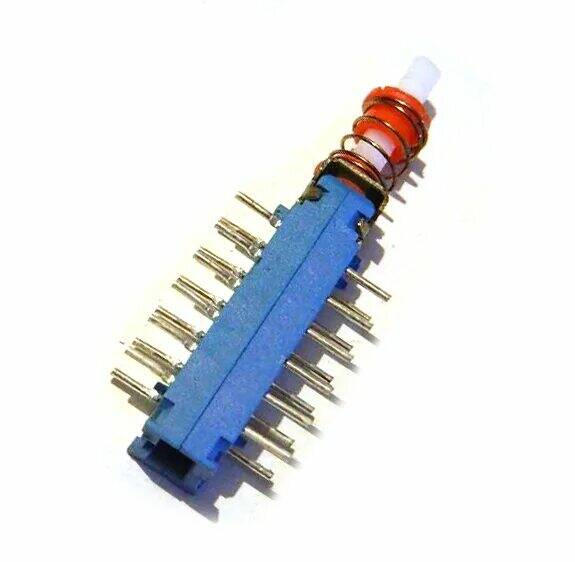

ПКН61-Н2-01-2-00-2

Условные обозначения переключателей ПКн61:

Переключатель ПКн61Н(3,Б)1(2)-1(2-8)-1(2-6)-7,5(10;12,5;15;22,5)-2(4,6,8)-б(ч,к)1(2-8), где

П - переключатель.

Кн - кнопочный.

61 - порядковый номер разработки.

Н(З,Б) - обозначение фиксации:

Н - независимая;

З - зависимая;

Б - без фиксации.

1(2) - обозначение покрытий контактов:

1 - золото;

2 - серебро.

1(2-8) - количество модулей.

Расположение выводов при печатном способе монтажа:

- 1 - на 2 стороны;

- 2 - на 1 сторону.

Расположение выводов при объемном способе монтажа:

- 3 - на 2 стороны;

- 4 - на 1 сторону;

- 5 - на две стороны перпендикулярно корпусу;

- 6 - на одну сторону перпендикулярно корпусу.

7,5(10;12,5;15;22,5) - шаг по модулям в мм.

2(4,6,8) - количество переключающих контактов.

б(ч,к) - обозначение цвета кнопок:

б - белый;

ч - черный;

к - красный.

1(2-8) - количество кнопок.

АГ0.360.306 ТУ - обозначение технических условий.

Вид климатического исполнения - УХЛ2.1.
