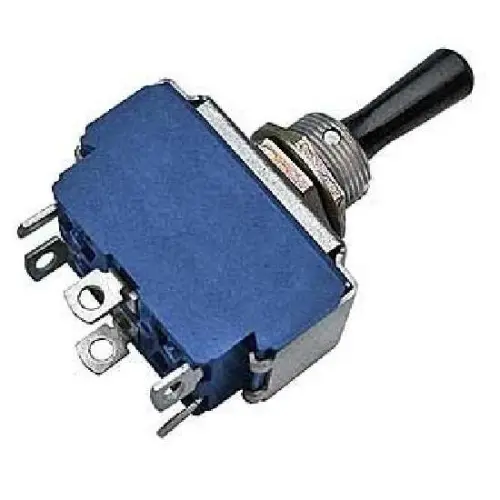

П2Т-17Л переключатель

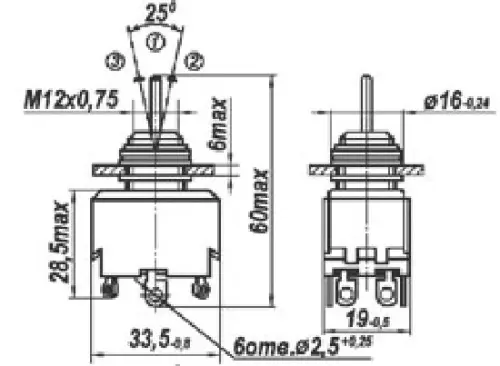

П2Т-17Л переключатель тумблерный двухполюсный применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В и УХЛ. Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения. Монтаж выводов – под пайку. Тумблеры имеют 24 конструктивных исполнения и предназначены для объемного монтажа.

Условные обозначения :

П2Т-17Л.
П2Т – Обозначение серии тумблера.
17 – Типономинал, определяющий конструктивные особенности, электрическую схему и вид ручки.
Л – Вариант исполнения:
А - исполнение с выводами в виде штекеров шириной 6,3 мм.
К - исполнение с колпачком.
В - всеклиматическое исполнение.
Л - исполнение с термопластичным корпусом.
Отсутствие букв обозначает УХЛ исполнение.

Технические характеристики :

Коммутируемое напряжение постоянный - от 0,1 до – 300 В.
Коммутируемый ток - от 0,1 до – 6,0 А.
Мощность - не более 660 В·А.
Сопротивление электрического контакта – не более 0,15 Ом .
Электрическая прочность изоляции – 1100 В.
Сопротивление изоляции – не менее 1 000 МОм.
Рабочая температура окружающей среды -от -60 °C до +85 °C.
Усилие переключения – от 2,5 до 30 Н (от 0,25 до 3,0 кгс).
Срок сохраняемости - 15 лет.
