ВПК 4141Н исп1 выключатель

ВПК 4141Н исп1 выключатель

Описание

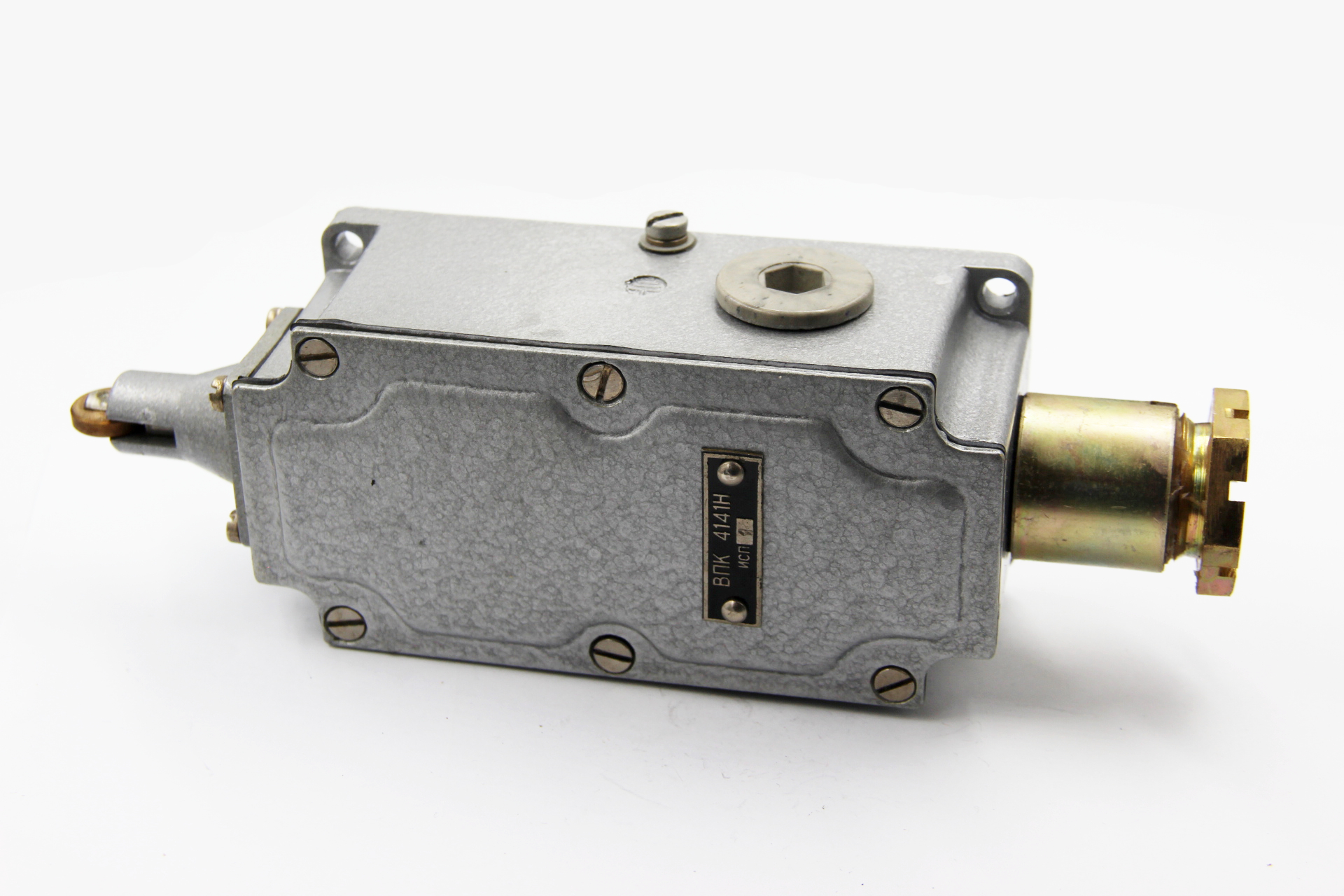

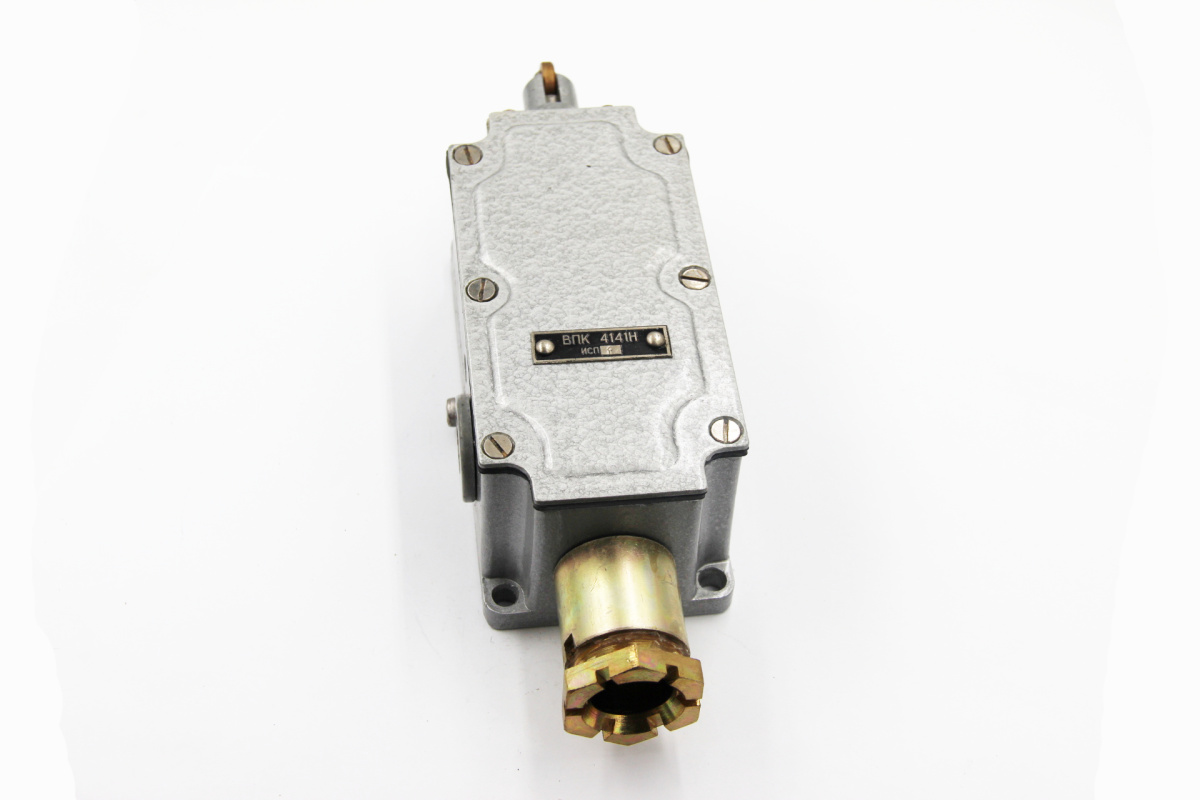

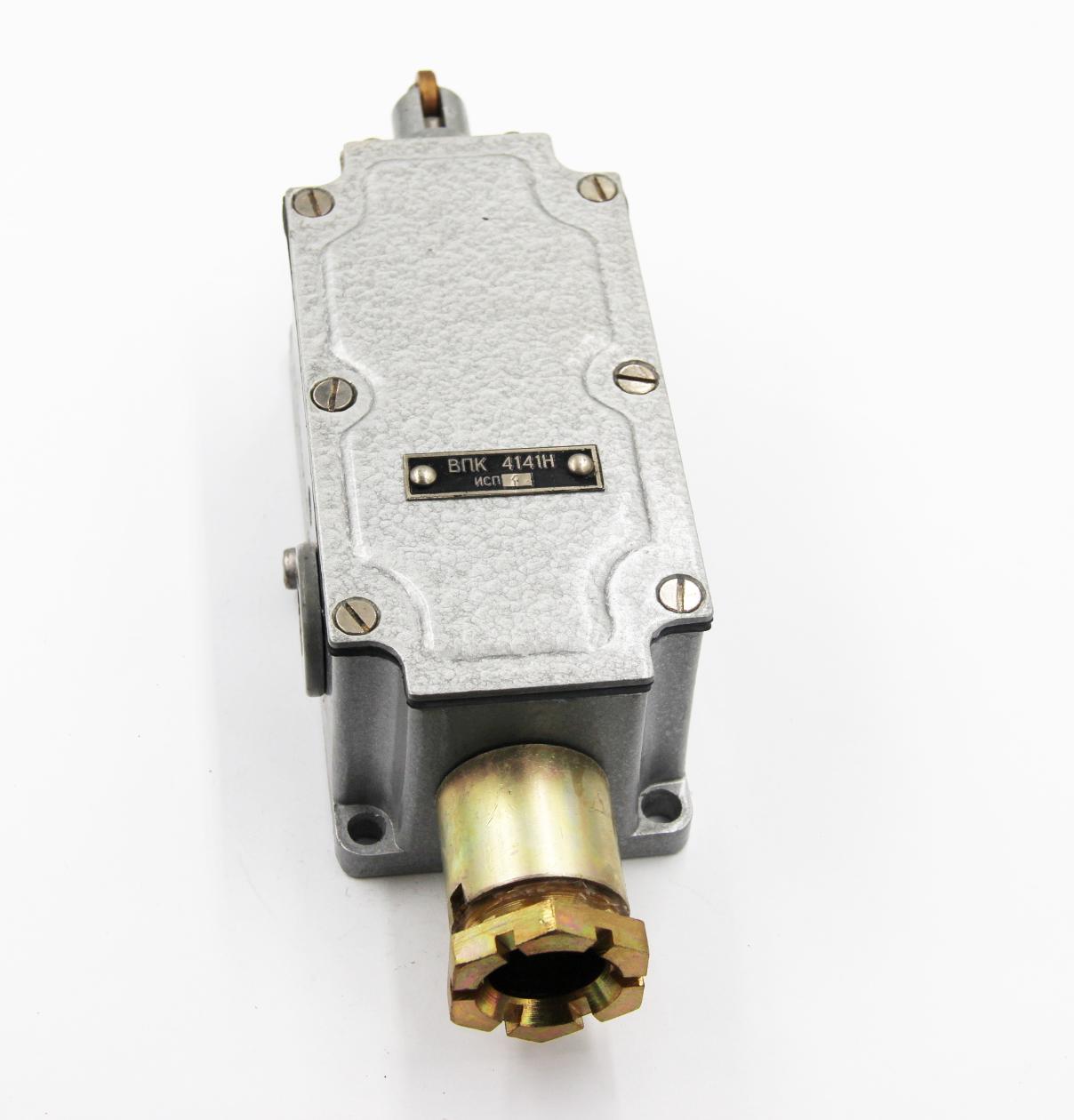

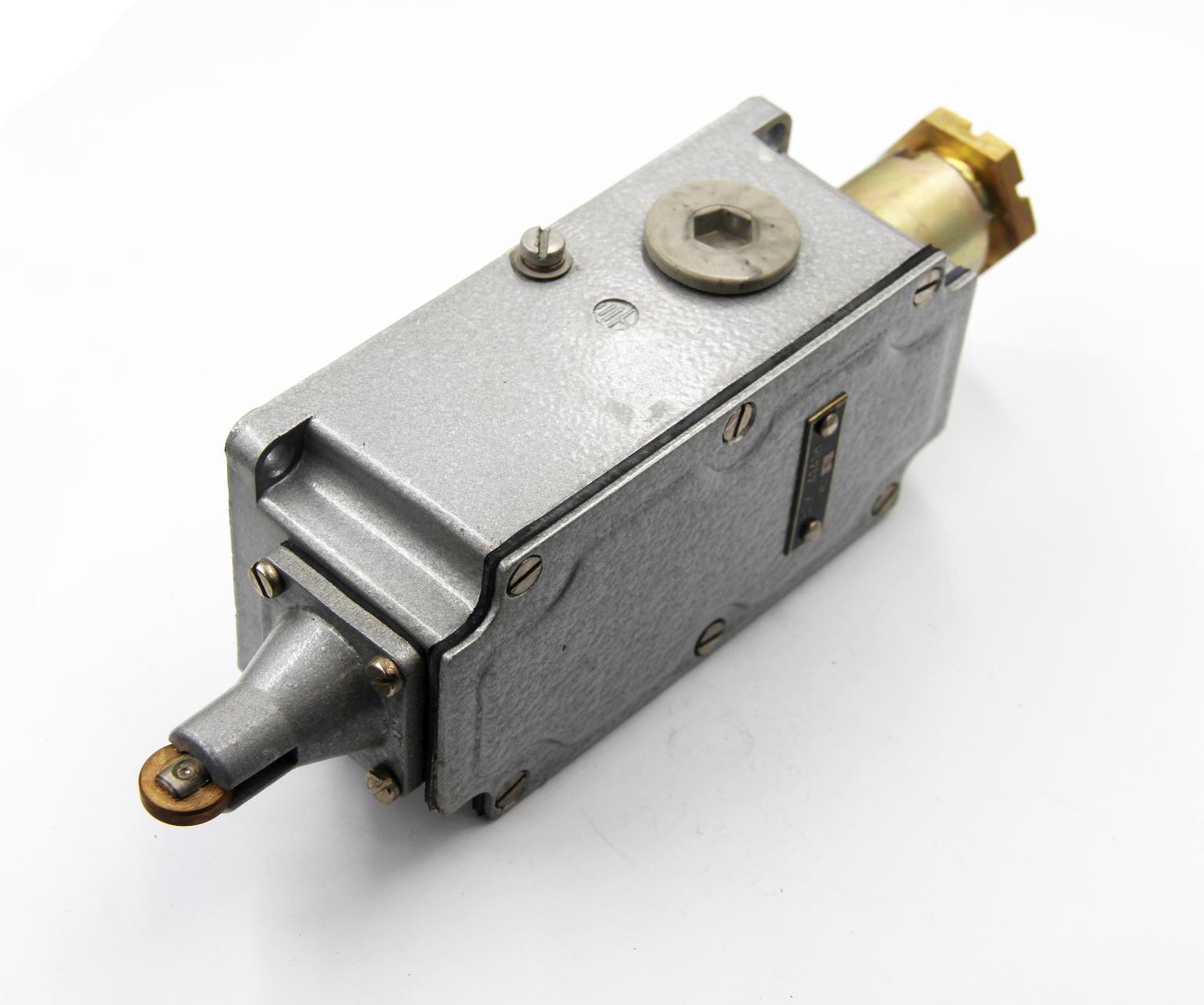

ВПК 4141Н исп1 выключатель путевой концевой мгновенного действия применяется для коммутации  электрических цепей управления переменного  напряжения до 660В частоты 50 и 60Гц и  постоянного напряжения до 400В. Выключатель состоит из металлического корпуса, разделенного перегородкой на два отсека, в одном из которых расположен контактный блок, в другом - переключающий механизм мгновенного действия.

Условные обозначения :

ВПК 4141Н исп1.
ВПК – выключатель путевой контактный.
4 – номер разработки серии.
1 – обозначение способа крепления на поверхности, ввода проводников, степени защиты по ГОСТ 14255-69;  1 – базовое крепление, резьбовой неуплотненный или притычной неуплотненный ввод, IP44.
4 – 1 полюс, 1з. контакт, группа А.
1 – вид привода:1 – толкатель с роликом.
Н – Индекс модернизации.

Технические характеристики :

Номинальный коммутируемый ток – 10А (АС11, 220В). Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока. Рабочая температура -от -40 °C -до +70 °C.
