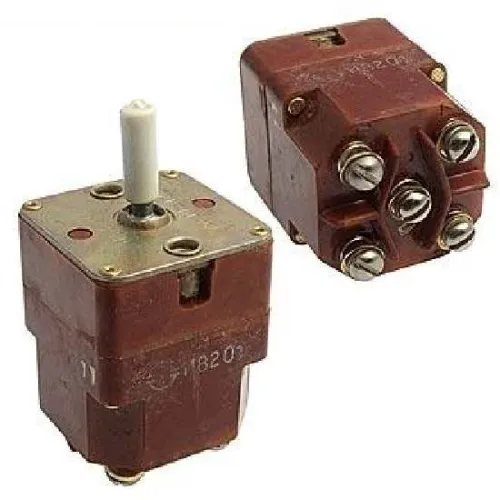

П2Н2ПГ-15 тумблер

Описание тумблера П2Н2ПГ-15:

Переключатели четырехпозиционные герметизированные П2Н2ПГ-15.
Предназначены для работы в электрических цепях постоянного тока с активными и индуктивными нагрузками в различных климатических условиях.
Переключатели с индексом “К” устанавливаются в кабинах с красным освещением и отличаются удлиненной ручкой и отстутствием на ней светящегося глазка.
Технические условия: 7Ш0.360.002 ТУ

Конструктивные исполнения:

- Нажимной типа П4НГ-15, П4НГ-15К
- Перекидной с нейтралью типа П4ПНГ-15, П4ПНГ-15К
- С двумя нажимными и двумя перекидными позициями типа П2Н2ПГ-15, П2Н2ПГ-15К
- С тремя нажимными и одной перекидной позициями типа П3НПГ-15, П3НПГ-15К
- С одной нажимной и тремя перекидными позициями типа ПН3ПГ-15, ПН3ПГ-15К

Основные технические и эксплуатационные характеристики:

Напряжение, В ...... 27
Коммутируемый ток, А
- при активной нагрузке ...... 0,1-15
- при индуктивной нагрузке ...... 0,1-7
Падение напряжения на выводах, мВ, не более ...... 180
Гарантийная наработка, число переключений ...... 30000
Относительная влажность окружающей среды при t°C до +35°, % ...... до 100
Рабочая температура окружающей среды, °С ...... -60 +60
Общий гарантийный срок, лет ...... 10
Масса, г, не более ...... 105
