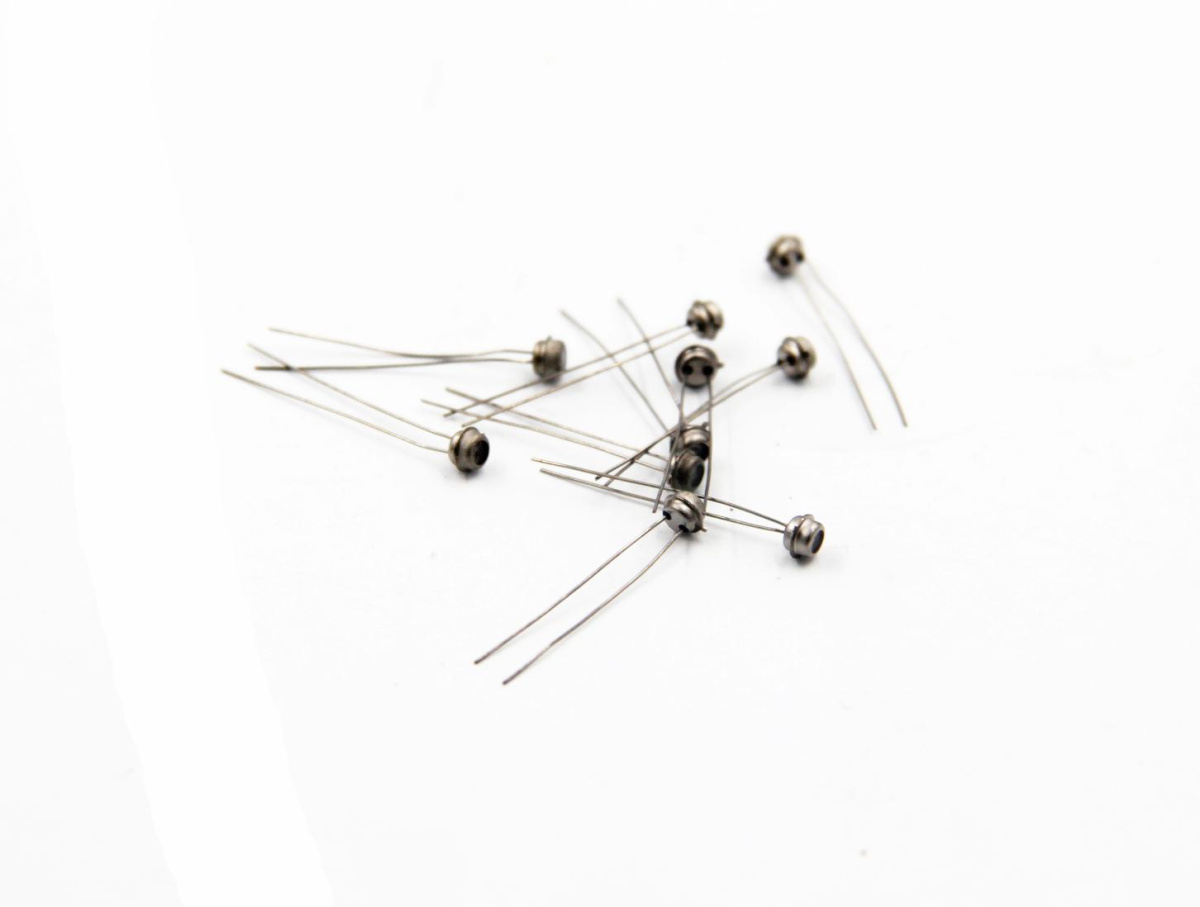

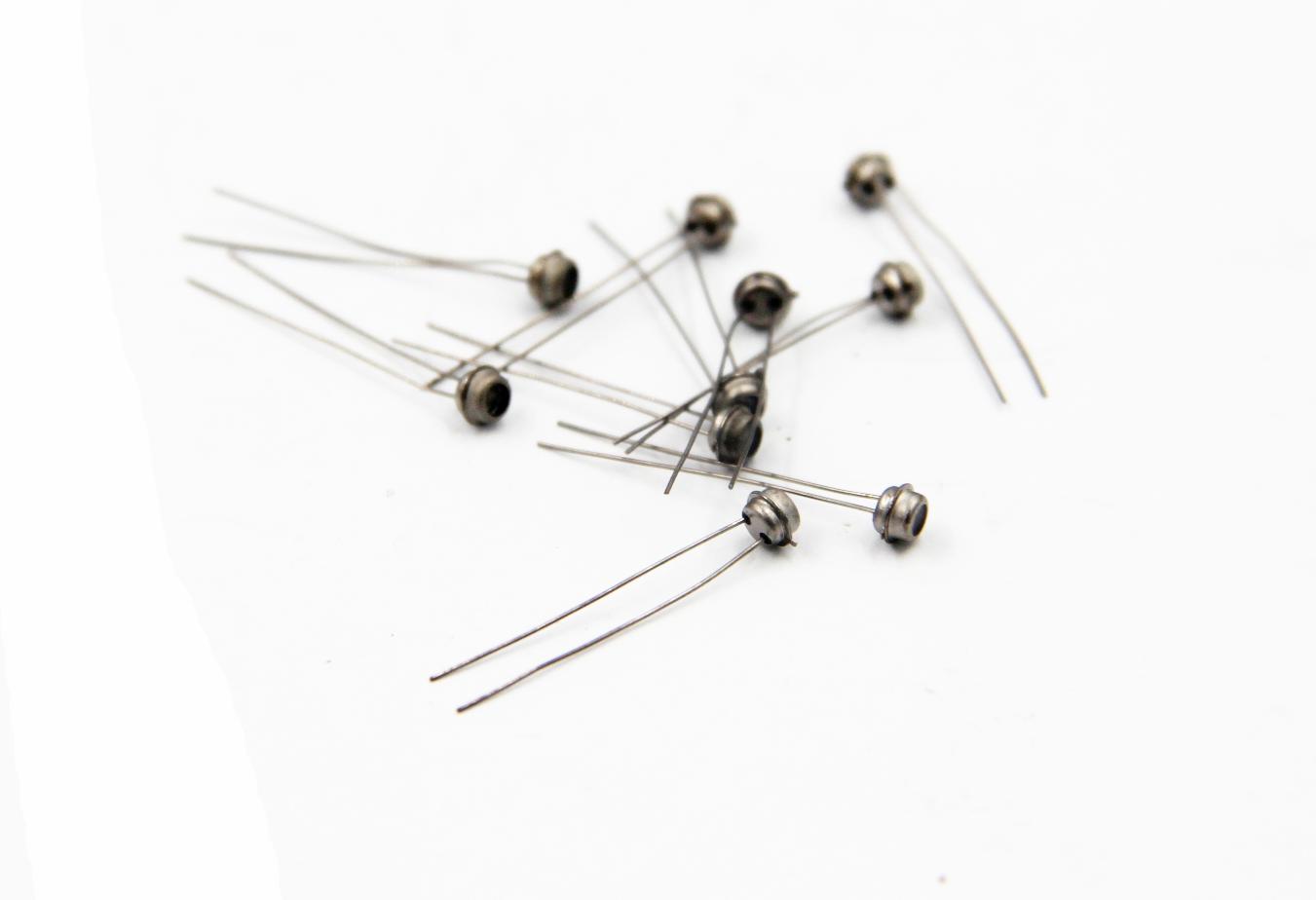

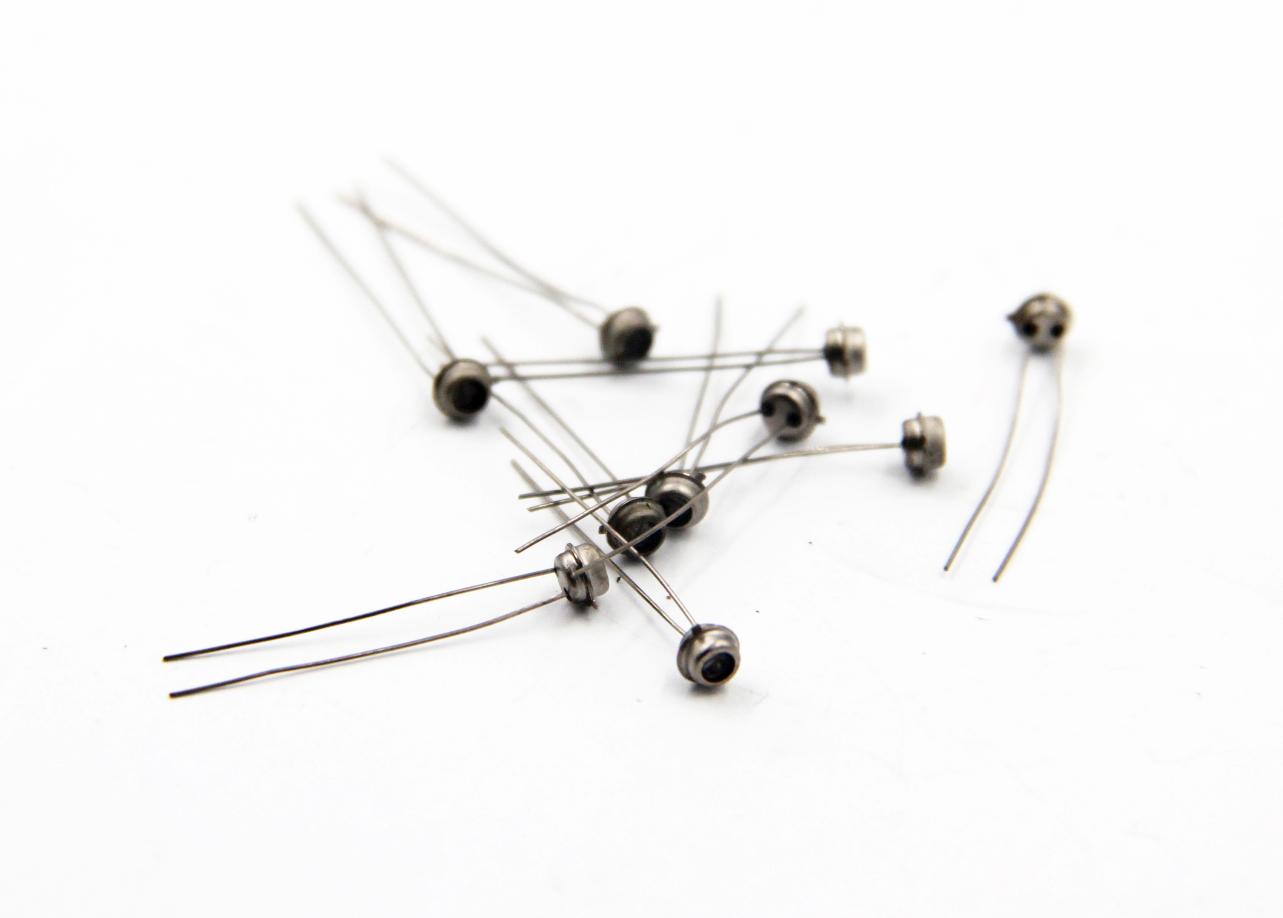

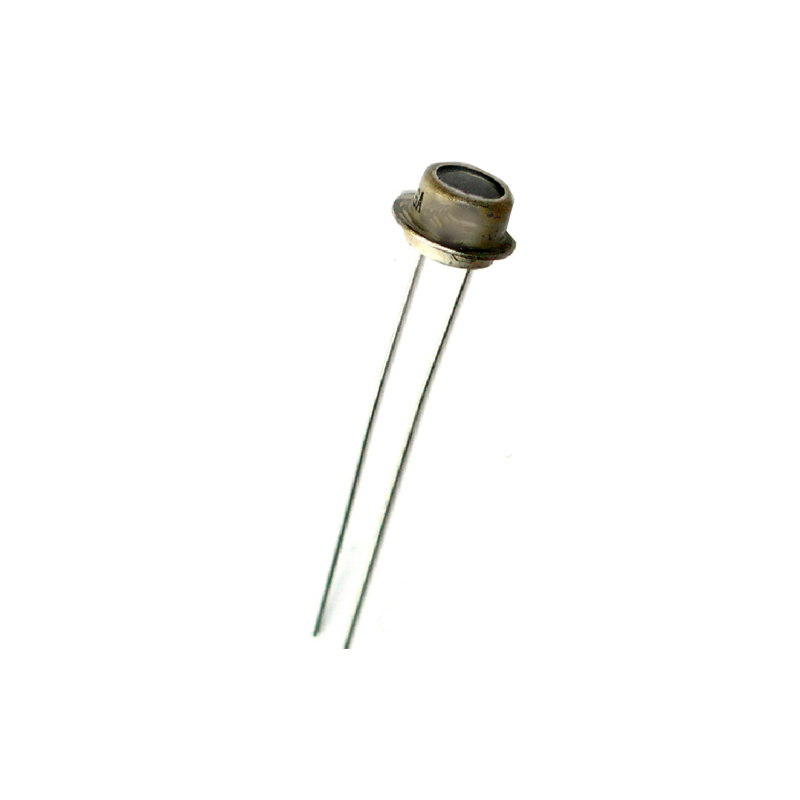

Описание СФ2-16 фоторезистор.
СФ2-16 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Фоторезистор СФ2-16 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики СФ2-16 фоторезистор:
СФ2-16
Фоторезистор.
Фоторезисторы СФ2-16 предназначены для применения в качестве приемников и датчиков оптического излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и телемеханики, счетно-измерительных и экспонометрических приборов.
Могут использоваться в цепях постоянного, переменного и импульсного токов.

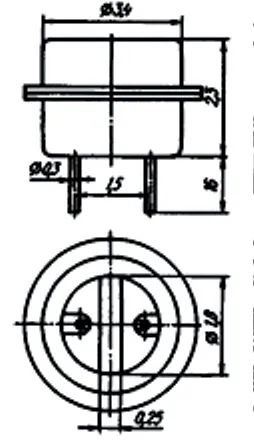

Выпускаются в герметичном металлостеклянном корпусе.
Основные технические параметры фоторезистора СФ2-16.
• Рабочее напряжение - постоянное напряжение, при котором обеспечены номинальные значения его параметров: 10 В.
• Световой ток - ток, протекающий через фоторезистор при рабочем напряжении и воздействии потока излучения заданных интенсивности и спектрального распределения: 300 мкА.
Темновой ток - ток, протекающий через фоторезистор при рабочем напряжении в отсутствие потока излучения в диапазоне спектральной чувствительности: 3 мкА.
Темновое сопротивление - сопротивление фоторезистора в отсутствие падающего на него излучения в диапазоне его спектральной чувствительности: 3,3 мОм.
Постоянная времени по спаду тока - время, в течение которого световой ток уменьшается до значения 37 % от максимума при затемнении фоторезистора: 30 мс.
Постоянная времени по нарастанию тока - время, в течение которого световой ток увеличивается до значения 63 % от максимума при прямоугольной форме единичного импульса света: 30 мс.
Максимум спектрального распределения - длина волны, соответствующая максимуму, спектральной чувствительности фоторезистора: 0,54 мкм.
