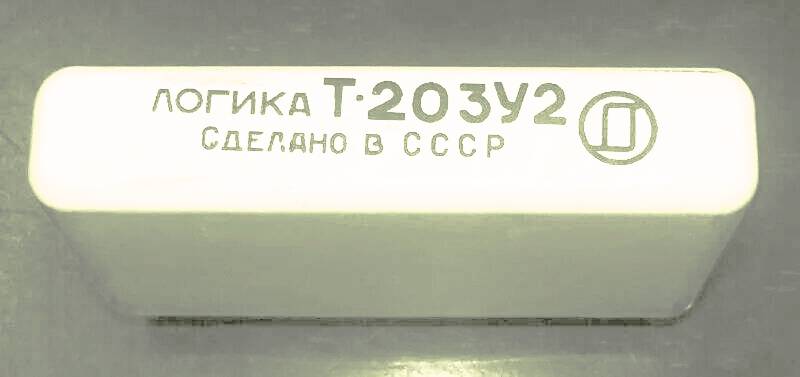

Т-203 У2 логика

Основным активным логическим элементом серии является элемент, реализующий функцию "ИЛИ-НЕ". В серии предусмотрен также пассивный элемент, реализующий функции «ИЛИ-И». Кроме того, имеются пассивные элементы, реализующие функции «ИЛИ-И» для импульсных схем и элементы памяти. Логические элементы допускают работу при частоте 500 гц ... 5 кгц.
   Функциональные элементы предназначены для гальванического разделения цепей (согласующий элемент), формирования дискретного сигнала (релейный элемент) и сравнения величин двух напряжений (нуль-орган).
   Элементы времени предназначены для реализации временных функций в импульсных и потенциальных схемах.
   Выходные усилители предназначены для передачи команд исполнительным механизмам с мощностями управления до 100 вт.

   Напряжение питания элементов -12 или -25 в, напряжение смещения +6 в.
