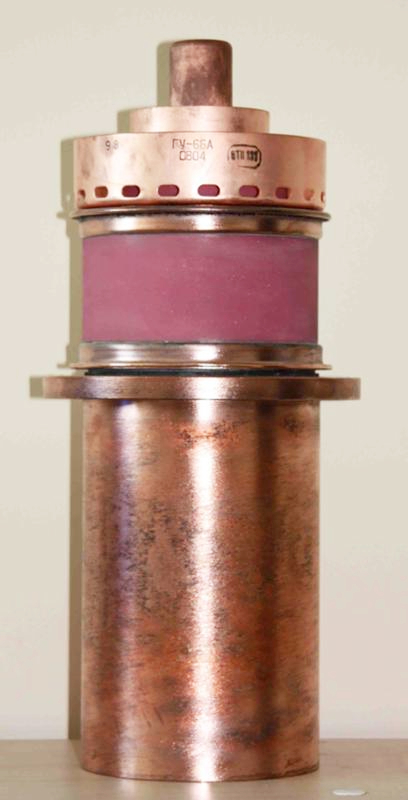

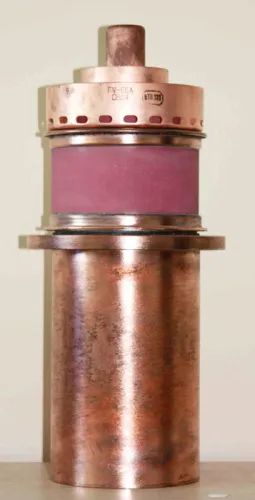

ГУ-66А генераторный триод

ГУ-66А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ГУ-66А генераторный триод.
Ток накала лампы - от 200 А до 250 А.
Напряжение накала - от 13,5 В до 14 В.
Напряжение анода (постоянное) - 10 кВ.
Крутизна характеристики, при напряжении анода 2 кВ; токах анода 6 А и 12 А - от 95 мА/В до 125 мА/В.
Коэффициент усиления, при напряжении анода 4 кВ; токе анода 8 А - от 39 до 53.
Междуэлектродные емкости:
- входная - не более 160 пФ;
- выходная - не более 3 пФ;
- проходная - не более 55 пФ.
Напряжение запирания отрицательное, при напряжении анода 10 кВ; токе анода 0,1 А - 300 В.
Выходная мощность лампы, при напряжении анода 10 кВ - не менее 100 кВт.
Наибольший пусковой ток накала - 360 А.
Наибольшее напряжение запирания (мгновенное значение по абсолютной величине) - 1,5 кВ.
Наибольшая мощность рассеивания:
- анодом - 60 кВт;
- сеткой - 1,3 кВт.
Наибольшая рабочая частота ГУ-66А - 30 МГц.
Катод лампы - вольфрамовый тарированный карбидированный прямого накала.
Оформление лампы - металлокерамическое с кольцевыми выводами катода и сетки.
Охлаждение лампы ГУ-66А принудительное:
- анода, водяное - не более 60л/мин;
- ножки и баллона, воздушное - не менее 200м3/ч.
Габаритные размеры:
- диаметр - не более 18,3 см;
- высота - не более 42 см.
По типу электродной системы лампа является генераторным триодом.
Наибольшая температура ножки и спаев керамики с металлом - 200° С.
Масса - не более 16 кг.
