Описание ТГ1-0.1/1.3

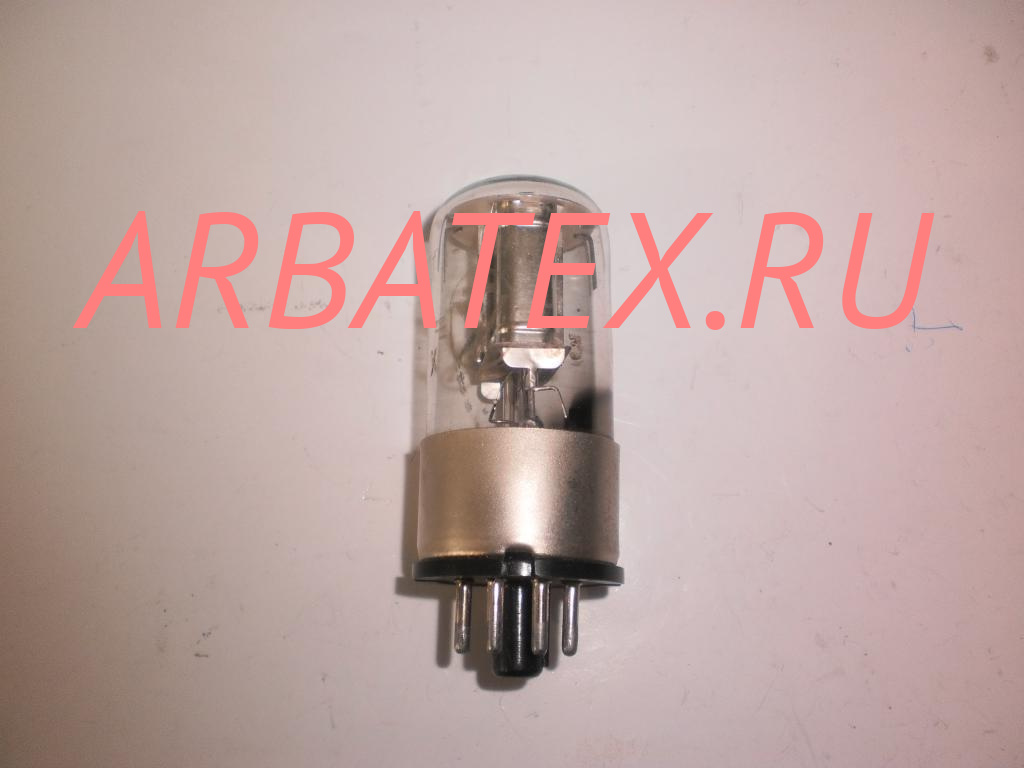

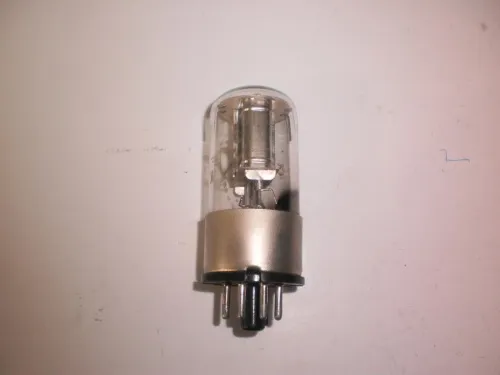

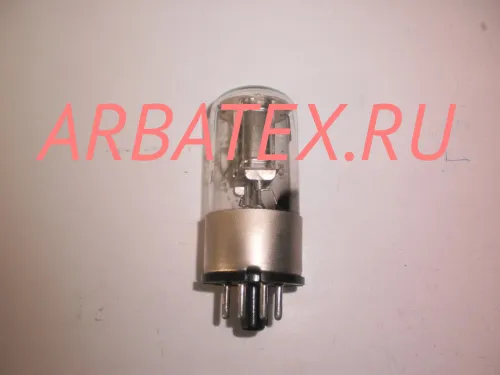

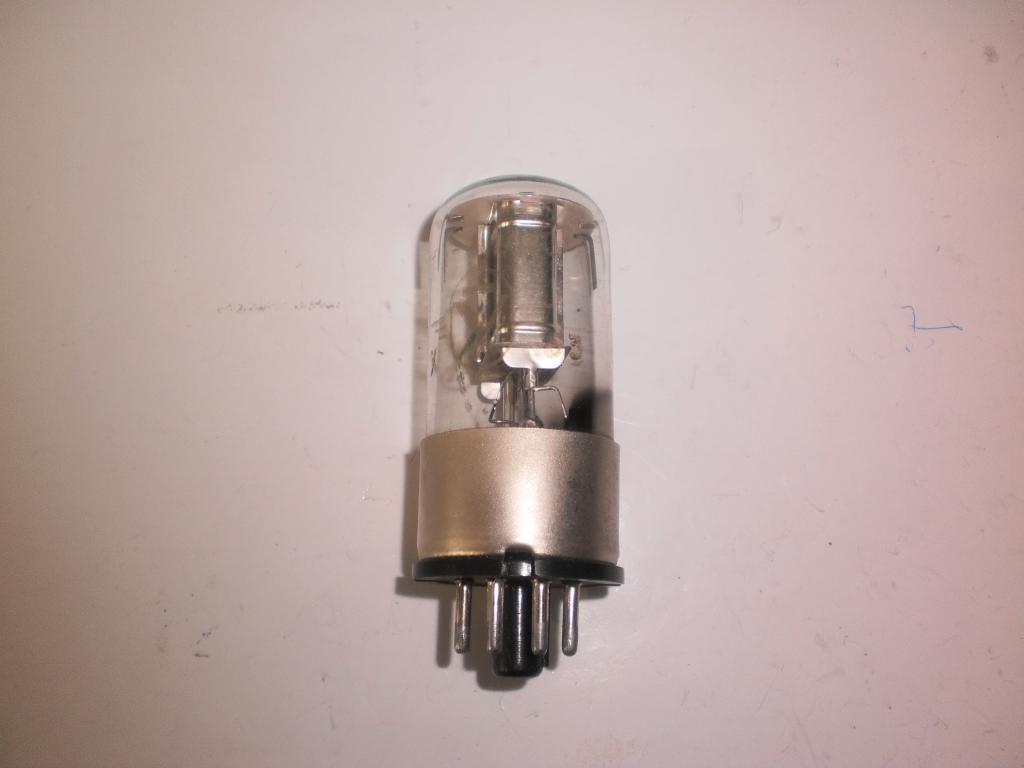

ТГ1-0.1/1.3 тиратрон с ксеноновым наполнением, катод оксидный косвенного накала, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГ1-0.1/1.3:


ТГ1-0.1/1.3
Тиратрон с подогревным катодом.
Предназначен для работы в преобразовательных и релейных устройствах.

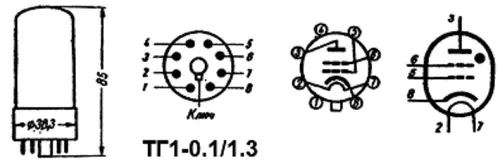

Выпускается в стеклянном оформлении.
Цоколь октальный, с ключом.
Баллон наполнен ксеноном.
Катод оксидный, косвенного накала.
Время разогрева 10 сек.
Работает в любом положении.
Охлаждение естественное.
Срок службы - не менее 500 ч.

Основные технические характеристики ТГ1-0.1/1.3:
Напряжение накала ...... 6,3 В.
Ток накала ...... 600+60 мА.
Напряжение зажигания при uс=0 и rс=100 кОм - не более 25 В.
Падение напряжения на приборе - не более 11 В.
Напряжение запирания первой сетки:
   - при rс=100 кОм - не менее 4,5 В.
   - при rс=10 МОм - не менее 7 В.

Предельно допустимые электрические величины ТГ1-0.1/1.3:
Напряжение накала - 5,7-6,9 В.
Наибольшая амплитуда прямого напряжения на аноде - 650 В.
Наибольшая амплитуда обратного напряжения на аноде - 1,3 кВ.
Наибольший ток в цепи анода в импульсе  500 мА.
Наибольшее значение среднего тока в цепи анода - 100 мА.
Наибольшее отрицательное напряжение на первой и второй сетках - 100 В.
Наибольшее напряжение между катодом и подогревателем - 50 В.
Наибольшее сопротивление в цепи первой сетки - 10 МОм.
