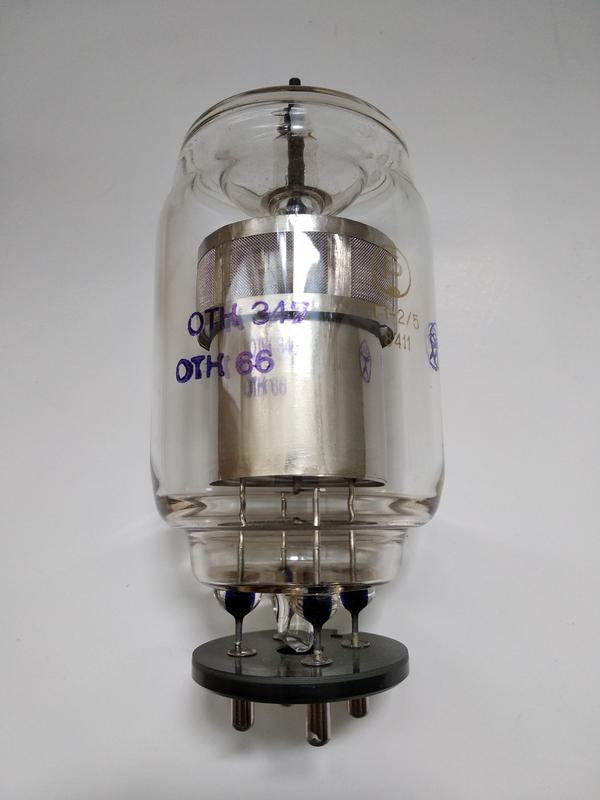

ГГ1-2/5 газотрон

ГГ1-2/5 газотрон предназначен для выпрямления переменного тока, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ГГ1-2/5 газотрон.
Выпускается в стеклянном оформлении.
Цоколь специальный, 4-штырьковый (РШ13-1).
Катод оксидный, косвенного накала.
Время разогрева прибора 2 мин.
Работает в любом положении при температуре окружающей среды от 60 до +100° С.
Охлаждение естественное.
Срок службы - не менее 500 ч.

Основные технические характеристики ГГ1-2/5:
Номинальные электрические данные
Напряжение накала - 6,3 В.
Ток накала - 7,5 А.
Напряжение зажигания - 100 В.
Падение напряжения на приборе - не более 16 В.
Наибольшая частота источника напряжения питания - 500 Гц.

Предельно допустимые электрические величины
Напряжение накала - 5,7-6,9 В.
Амплитуда обратного напряжения на аноде - 5000 В.
Амплитуда тока в цепи анода - 6,5 А
Значение среднего тока в цепи анода - 2 А.
