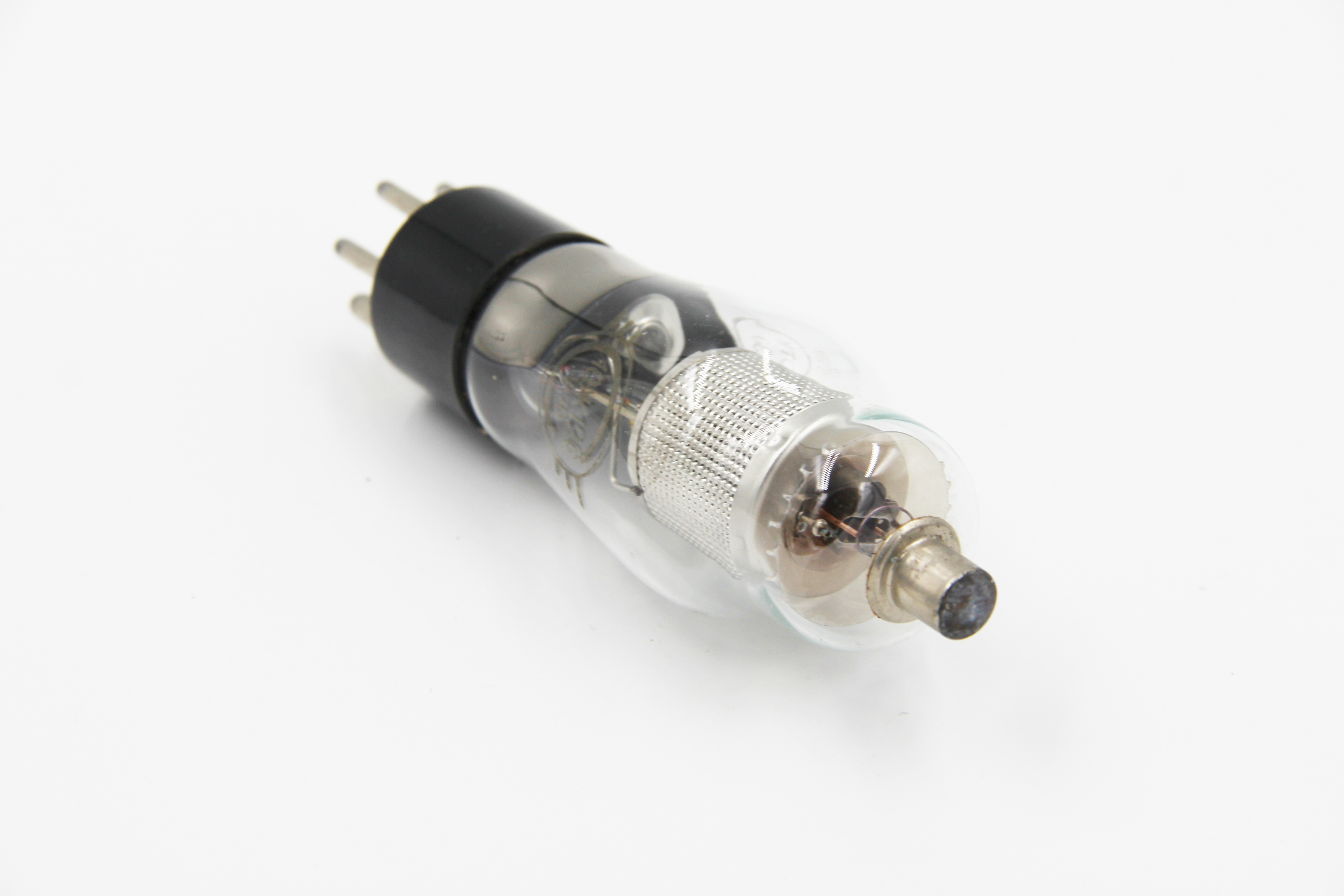

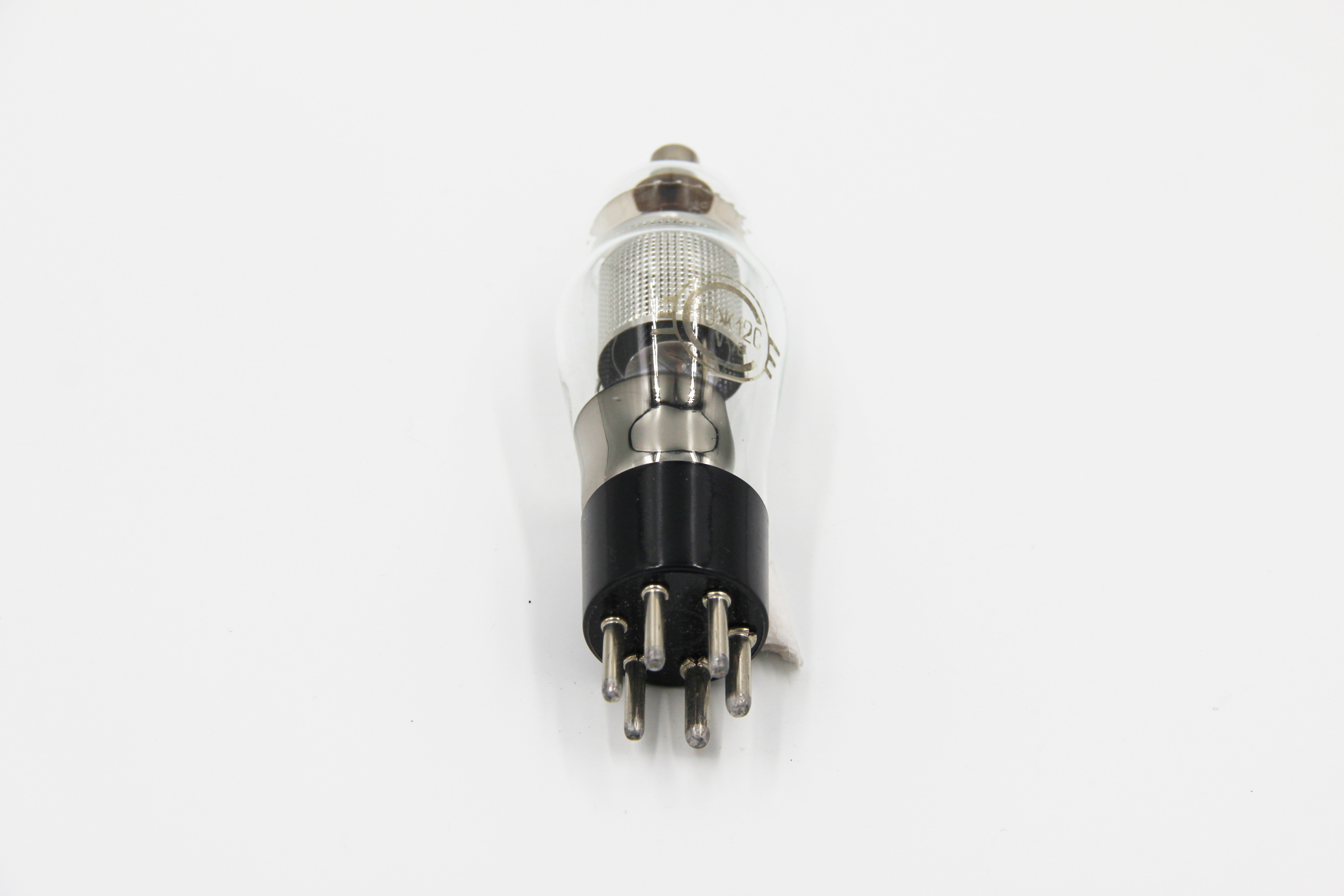

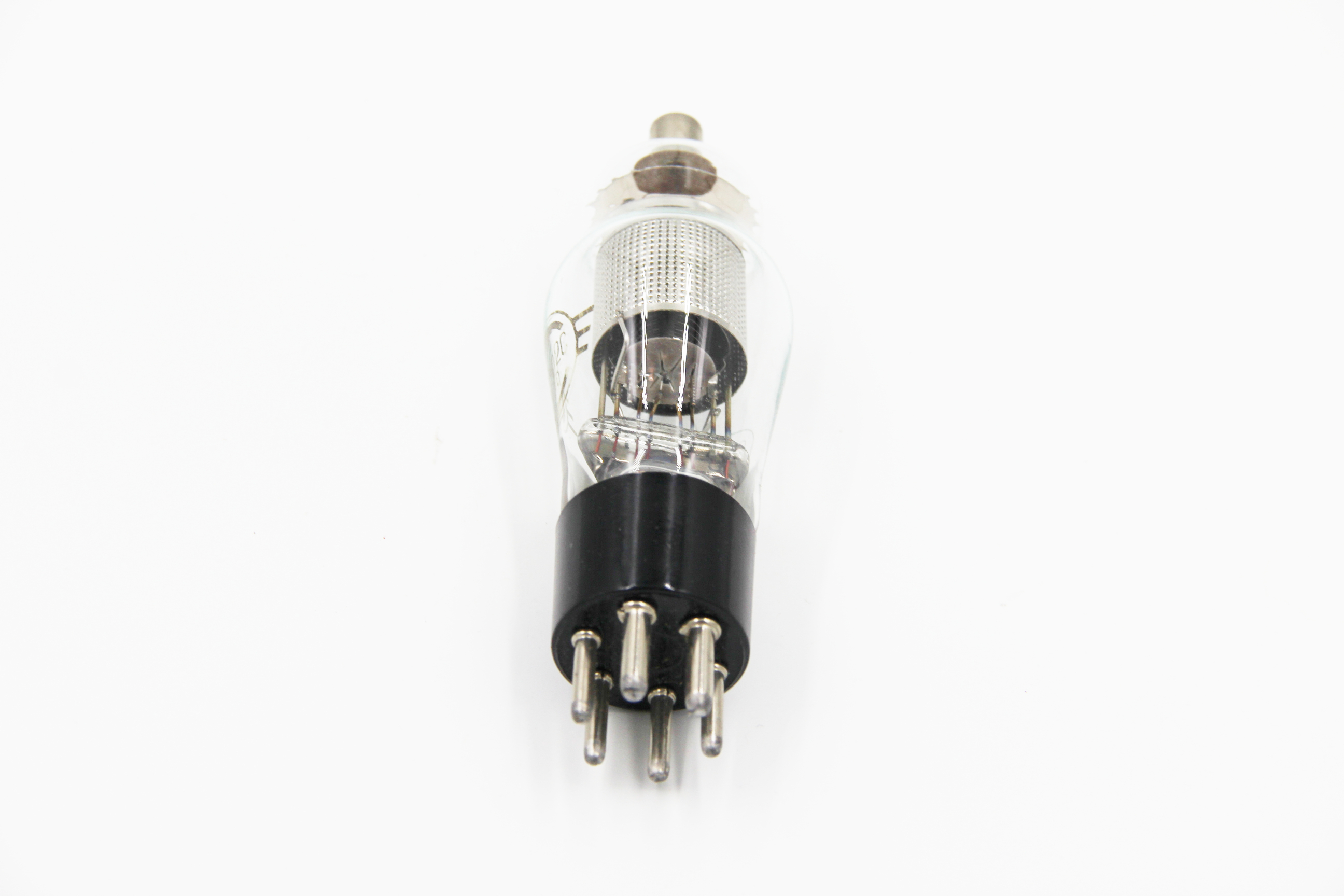

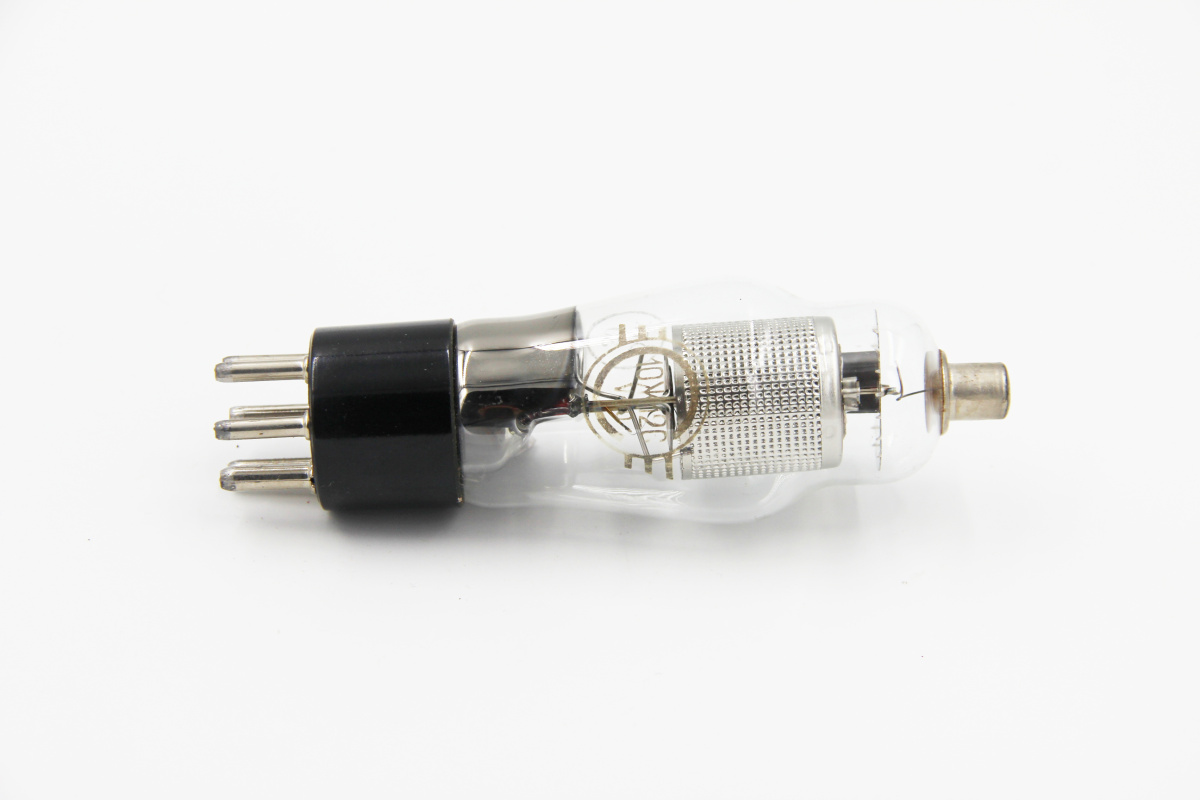

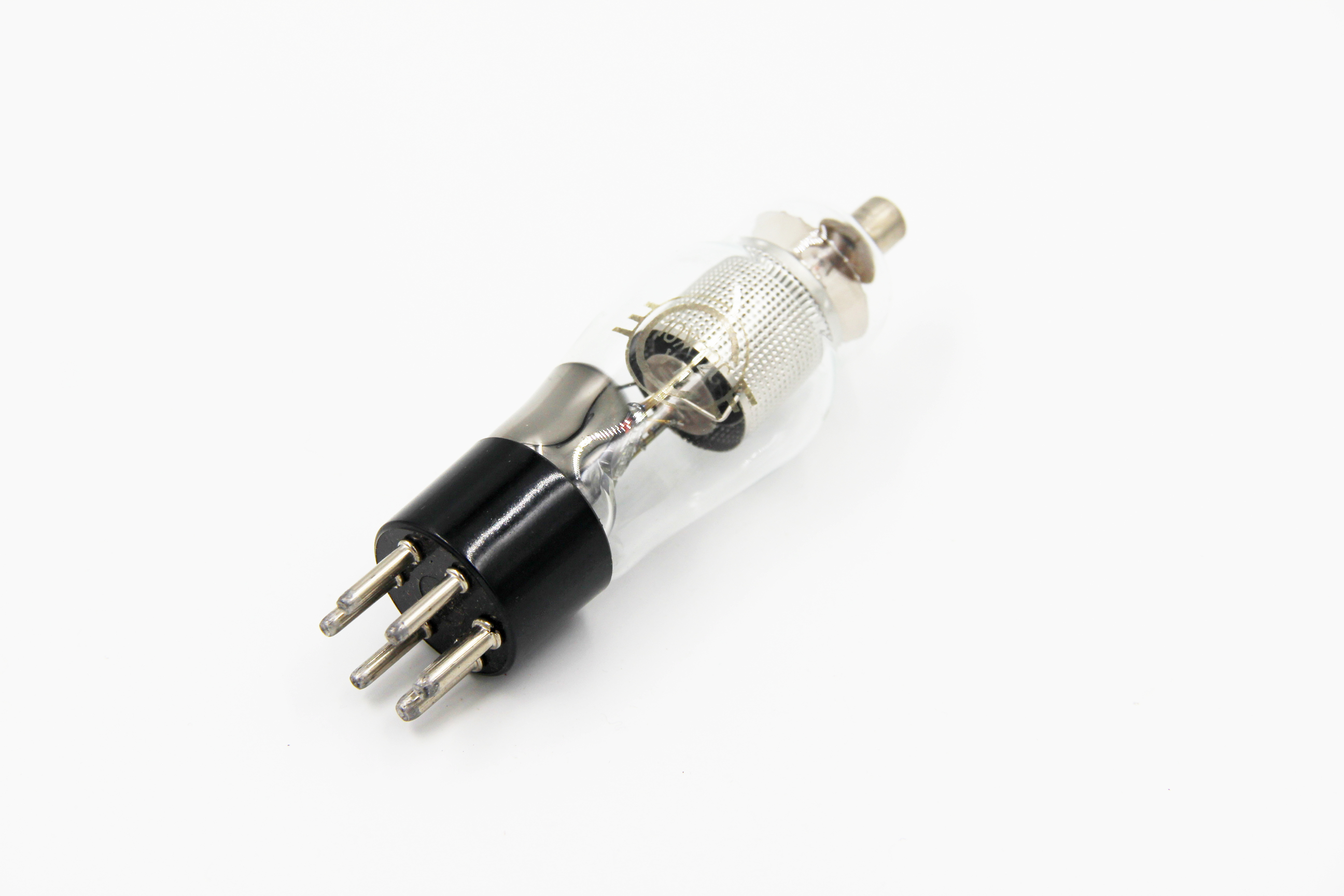

10Ж12С радиолампа

10Ж12С радиолампа

Описание

10Ж12С пентод применяется для усиление напряжения высокой частоты в устройствах дальней проводной связи, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

10Ж12С пентод.
Напряжение накала 10 ± 0,7 В.
Ток накала 320 мА.
Напряжение анода номинальное (постоянное) 250 В.
Напряжение анода предельное (постоянное) 250 В.
Ток анода 5,5 ± 1,5 мА.
Напряжение сетки первой номинальное (постоянное) Минус 3 В.
Обратный ток сетки первой 0,5 мкА.
Напряжение сетки второй номинальное (постоянное) 135 В.
Напряжение сетки второй предельное (постоянное) 180 В.
Ток сетки второй 1,05 ± 0,55 мА.
Напряжение сетки третьей номинальное (постоянное) 0 В.
Предельное напряжение между катодом и подогревателем 150 В.
Ток утечки между катодом и подогревателем 20 мкА.
Сопротивление изоляции анода 20 МОм.
Сопротивление изоляции сетки первой 20 МОм.
Крутизна характеристики 1,85 ± 0,25 мА/В.
Крутизна характеристики при токе накала 300 мА 1,45 мА/В.
Наибольшая мощность, рассеиваемая на аноде 1,9 Вт.
Наибольшая мощность, рассеиваемая на сетке второй 0,4 Вт.
Выходная мощность (прим 1) 0,4 Вт.
Коэффициент нелинейных искажений, не более 14 %
Внутреннее сопротивление 500 кОм.
Емкость входная 5,8 ± 1,2 пФ.
Емкость выходная 12,5 ± 3,5 пФ.
Емкость проходная 0,03 пФ.
