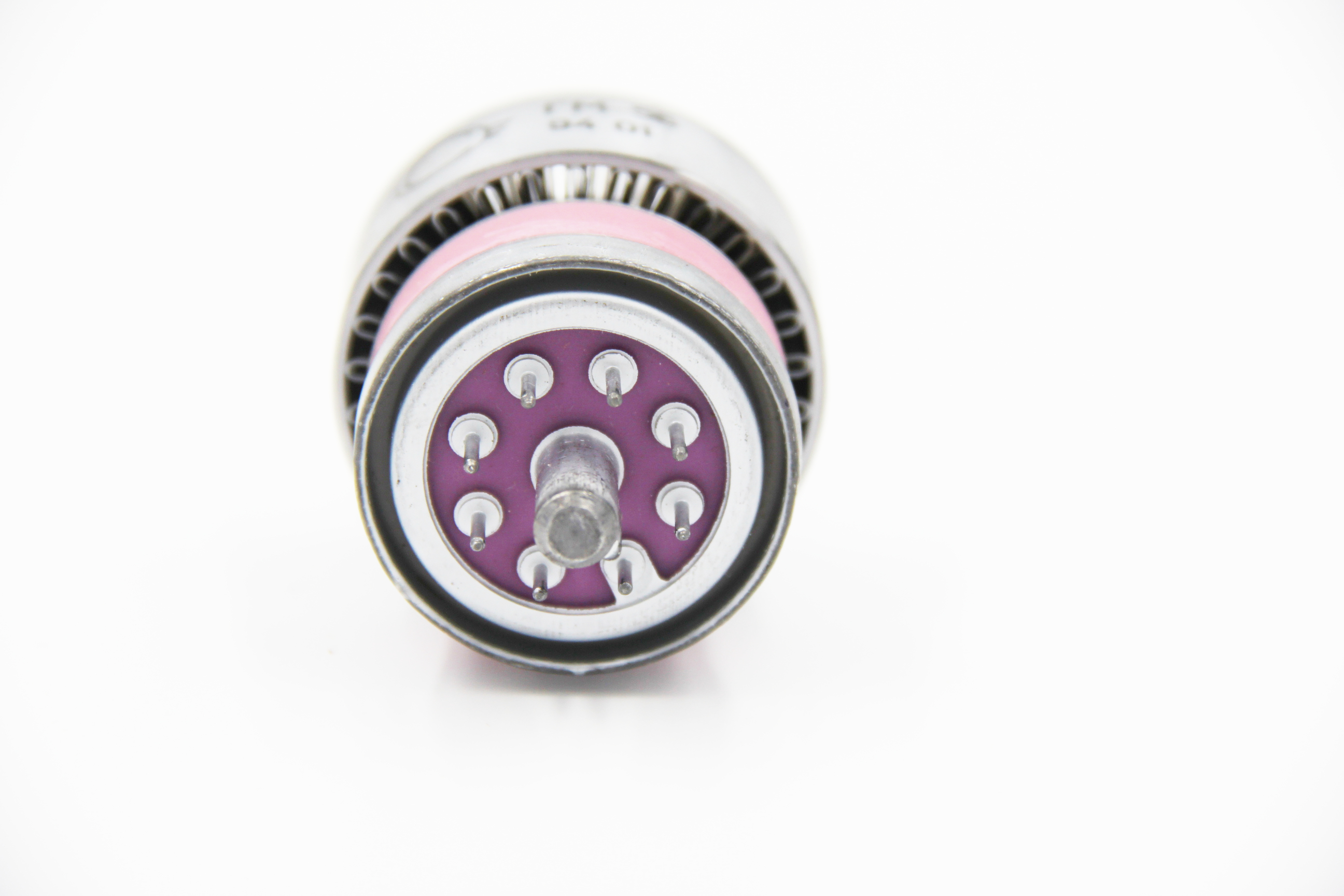

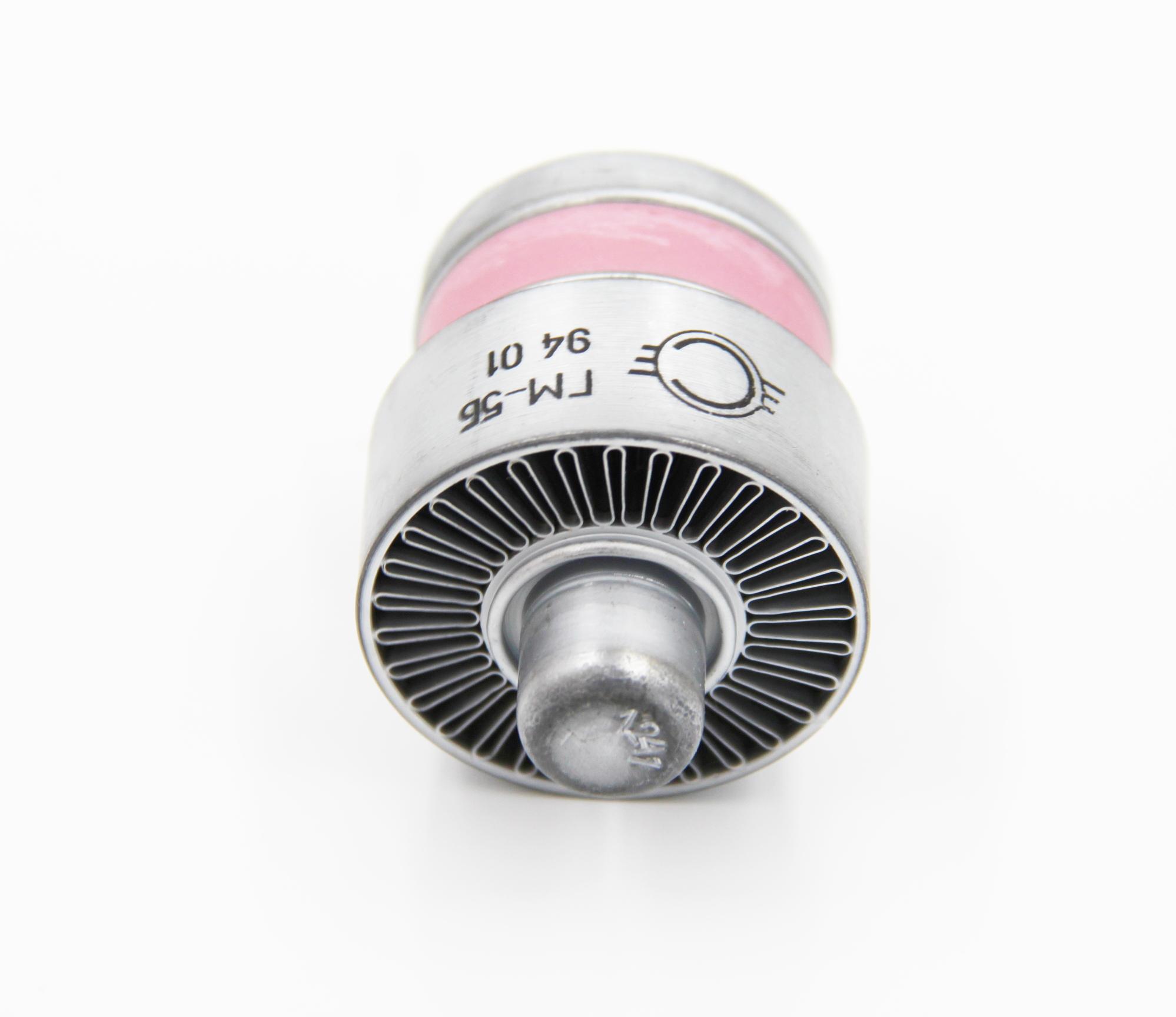

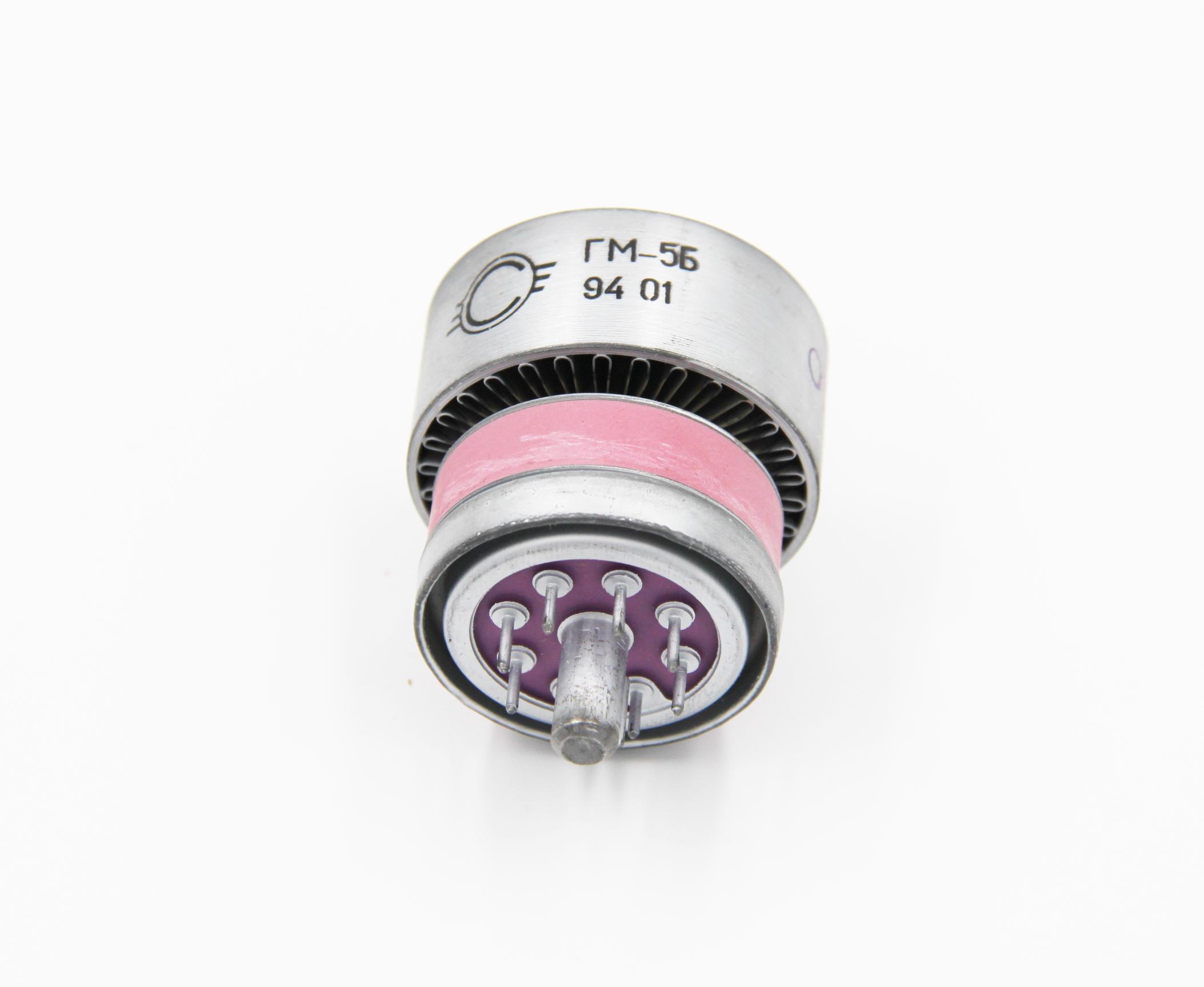

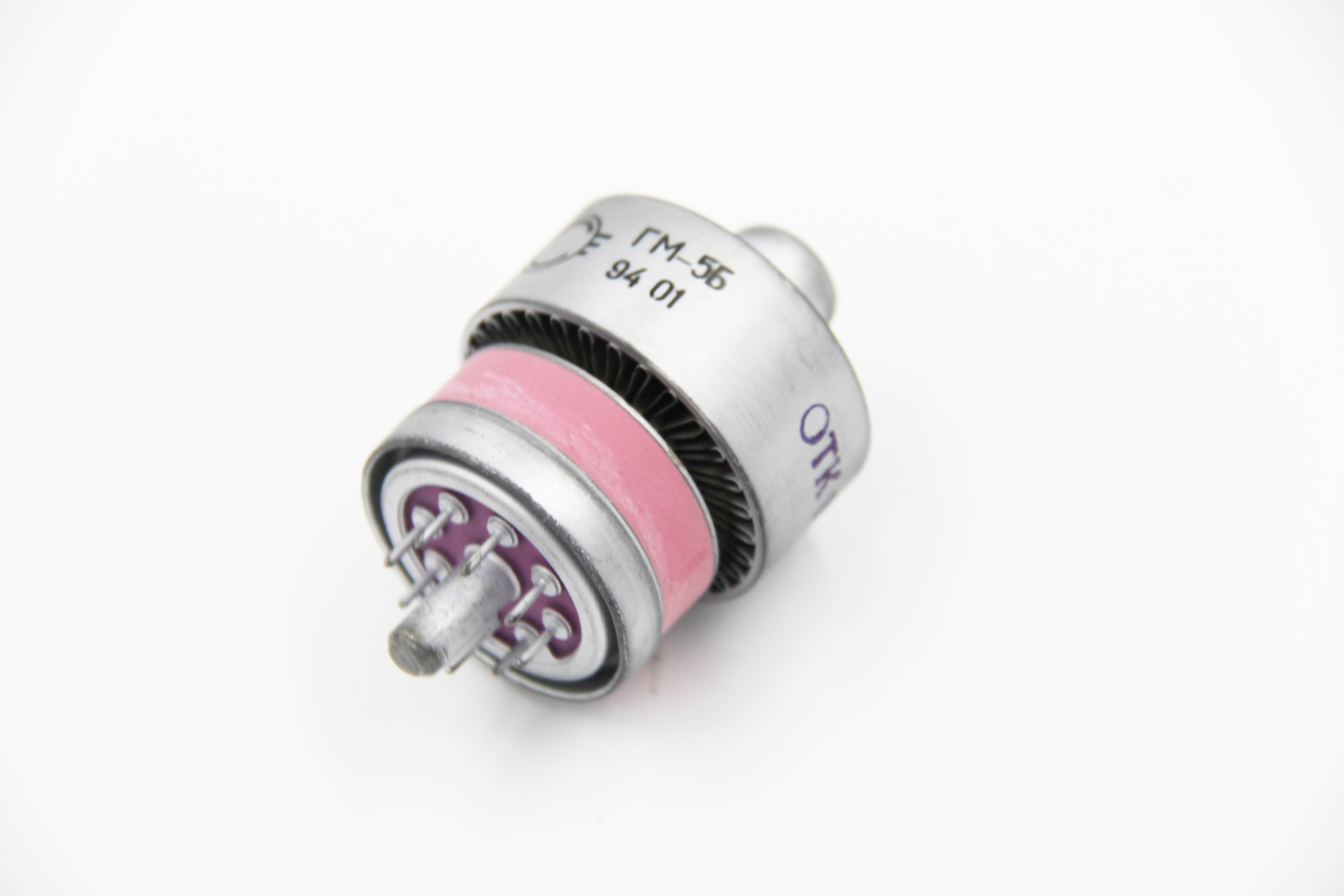

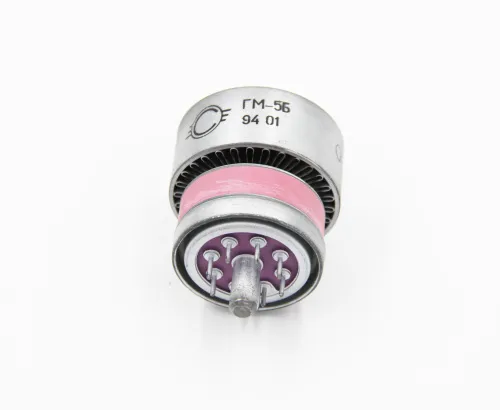

ГМ-5Б модуляторный триод для работы в схемах последовательной анодной модуляции и электронных стабилизаторах напряжения, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
ГМ-5Б модуляторный триод.
Ток накала - 2,65 ± 0,2 А.
Ток анода ( при Uа=300 В, Uс=0) - ³ 500 мA.
Ток сетки обратный - £ 30 мкА.
Напряжение сетки отрицательное - 30 ± 10 В.
Напряжение запирания сетки отрицательное (при Uа=2 кВ, Iа=5 мА) - £ 400 В.
Крутизна характеристики - 20 ± 6 мА/В.
Коэффициент усиления - ³ 6
Время готовности - £ 1,5 мин.
Междуэлектродные емкости, пФ:
входная - £ 25
выходная - £ 1
проходная - £ 10
Долговечность (при температуре баллона 200 С) - ³ 1000 ч.
Критерии долговечности:
ток анода (при Uс=0) ³ 400 мA.
ток сетки обратный £ 50 мкА.
изменение напряжения запирания сетки - ± 20%.
