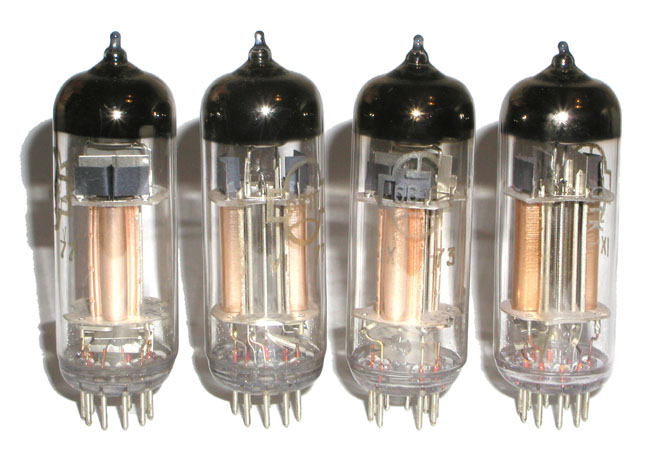

6В1П радиолампа

6В1П пентод предназначен для работы в импульсных усилительных схемах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

6В1П пентод.
Напряжение накала, в ………… 6,3
Напряжение на аноде, в ………. 250
Напряжение на второй сетке, в …….. 250
Напряжение на диноде, в ………. 150
Ток накала, ма …………. 400 ± 30
Ток в цепи анода*, ма ………. 26 ± 6
Ток в цепи анода в импульсе, ма ……. 500
Ток в цепи динода обратный*, ма ……. 20 ± 5
Ток в цепи динода в импульсе, ма ……. 300
Ток в цепи второй сетки, ма …… 3,5
Обратный ток первой сетки, мка …… не более 0,5
Крутизна характеристики тока анода* ма/в . . . 28 ± 6
Крутизна тока анода при напряжении накала 5,7 в*, ма/в ………. не менее 18
Крутизна характеристики тока динода*, ма/в …. 21 ± 5
Крутизна характеристики тока динода при напряжении накала 5,7 в*, ма/в …. не менее 14
Отрицательное напряжение на первой сетке при токе анода 10 мка*, в …… 9
Сопротивление в цепи катода для автоматиче ского смещения, ом ….. 200
Эквивалентное сопротивление шумов (по аноду)*, Мом ……… 1,8
Эквивалентное сопротивление шумов (по диноду)*, Мом………..2,3
Входное сопротивление на частоте 60 Мгц*, Мом ………. 7,5
Входное сопротивление на частоте 100 Мгц*, Мом ………. 2,2
Сопротивление внешней цепи между динодом и катодом, ком ….. не более 1,5
Собственная резонансная частота входной цепи лампы при замкнутых катодных выводах, Мгц ….. 600.
