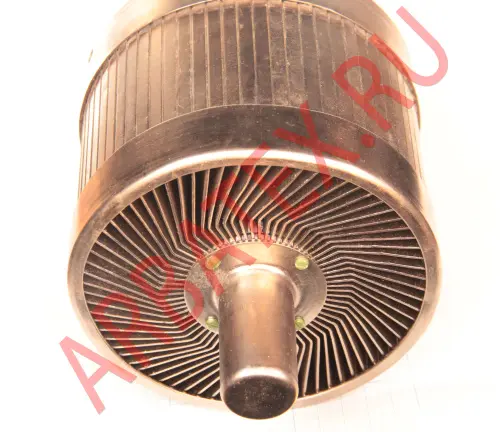

ГМ-4Б регулирующий триод

ГМ-4Б регулирующий триод

Характеристики

4CE130FA5

Описание

Описание

ГМ-4Б регулирующий тетрод применяется для работы в мощных высоковольтных электронных стабилизаторах напряжения в качестве регулирующей лампы, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики


Мощный регулирующий тетрод ГМ-4Б для работы в мощных высоковольтных электронных стабилизаторах напряжения в качестве регулирующей лампы.

 Оформление — металлостеклянное.

Рабочее положение — вертикальное.

Охлаждение анода — принудительное, воздушное, не менее 900 м3/ч.

Масса - 6 кг.


Основные технические параметры
при uн=5 В, uа=1,5 кВ, uс2= 1 кВ и ia=1 А
Ток накала

39  ±4 А

Ток эмиссии катода в импульсе

не менее 9 a

Крутизна характеристики

 24  ±4 мА/В

Коэффициент усиления 1-й сетки относительно 2-й сетки

 12,5  ±2,5

Напряжение 1-й сетки отрицательное

31  ±9 В

Напряжение 1-й сетки отрицательное (при ua=9кВ)

 50  ±15 А

Междуэлектродные емкости, пФ:

     - сетка-катод

не более 80

     - анод-катод

не более 16,5

     - сетка-анод

не более 0,8


Предельные эксплуатационные характеристики:
Напряжение накала

4,8 - 5,2 В

Напряжение анода

9 кВ

Напряжение 2-й сетки

1,2 кВ

Ток накала пусковой

60 А

Мощность, рассеиваемая анодом

9 кВт

Мощность, рассеиваемая 2-й сеткой

80 Вт

Мощность, рассеиваемая 1-й сеткой

50 Вт

Температура стекла и спаев металла со стеклом

150 С

Температура анода

250 С

Интервал рабочих температур окружающей среды

от -60 до +85 С
