ОВ-38В лампа обратной волны

Описание ОВ-38В

ОВ-38В лампа обратной волны применяется в качестве гетеродинов радиолокационных приемников, а аппаратуре радиосвязи, в широкодиапазонной измерительной аппаратуре, а также в качестве генераторов накачки параметрических и квантовых усилителей, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ОВ-38В:

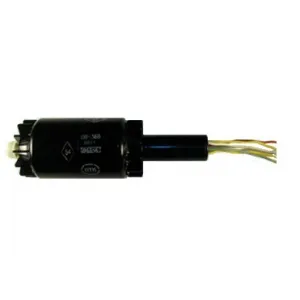

Лампа обратной волны ОВ-38В

Основные технические данные

Наименование параметра, единица измерения	Не менее	Не более
Рабочий диапазон частот:
- нижняя частота, МГц	-	7140
- верхняя частота, МГц	10350	-
Выходная мощность, мВт	35	-
Перепад выходной мощности в рабочем диапазоне частот, дБ	-	7
Критизна перепада выходной мощности, дБ/МГц	-	0.1
Напряжение на подогревателе(постоянное или переменное частотой 50 Гц), В	6.0	6.6
Напряжение запирания по по соединённым вместе фокусирующему и управляющему электродам, отрицательное, В	-100	-
Напряжение на замедляющей системе, В	300	1150
Напряжение на первом аноде, В	280-2%	280+2%
Ток подогревателя, А	0.6	1.6
Ток замедляющей системы, мА	10	25
Ток первого анода, мА	-5	+10
Время готовности, мин	-	2
Максимальная наработка, ч	1500	-
