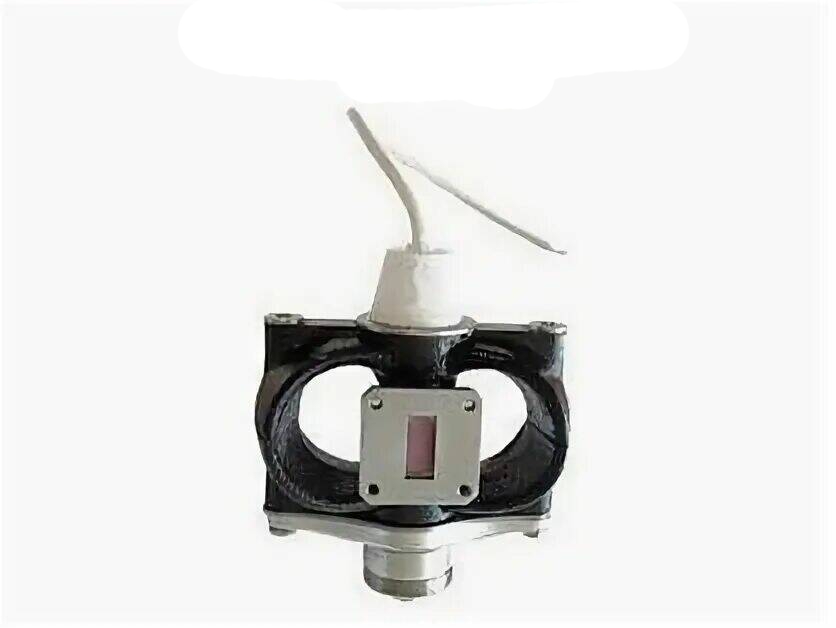

МИ-296Б пакетированный магнетрон

МИ-296Б магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.

Технические характеристики :

МИ-296Б  магнетрон.
Область применения генератор мощных импульсов СВЧ-энергии.
Конструкция - металлостеклянный, непакетированный.
Масса - 1,55 кг.
Способ охлаждения - принудительное воздушное.
Рабочий диапазон частот - 9,405-9,455 ГГц .
Выходная мощность 16 кВт.
Напряжение накала - 5,3-6,3 В.
Ток накала - 1,4-1,6 А.
Напряжение анода  -6,8-7,5 кВ.
КСВН, не более  -1,1 .
Перестройка частоты - 12 МГц.
Длительность импульса - 0,05-1,0 мкс.
