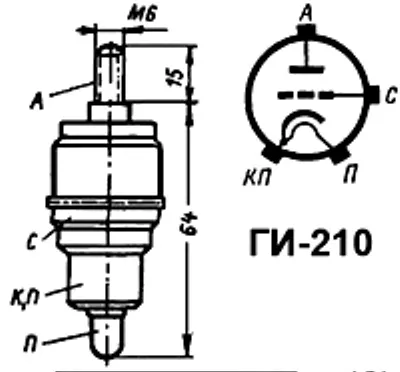

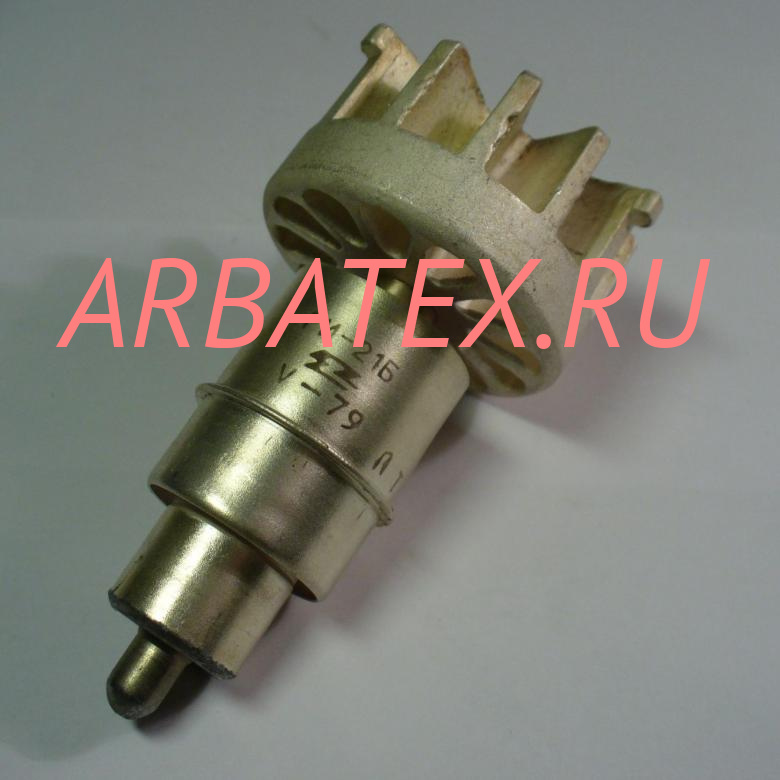

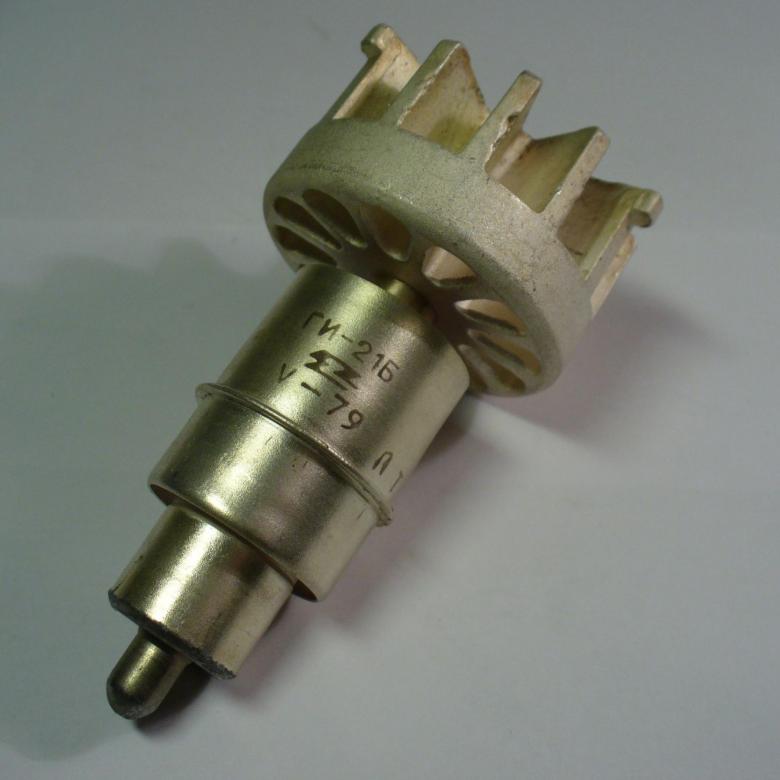

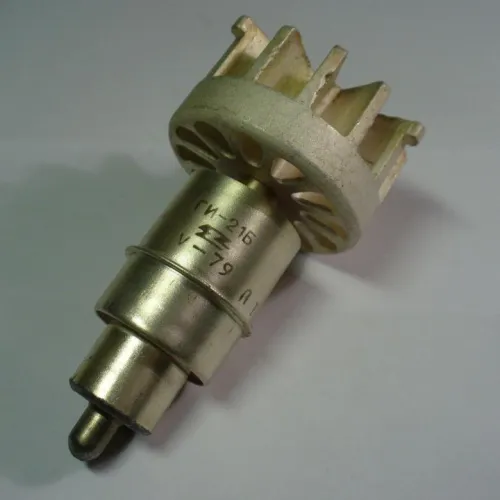

ГИ-210
Импульсный генераторный триод ГИ-210 для работы в качестве генератора и усилителя высокочастотных колебаний в дециметровом диапазоне в непрерывном режиме работы и в импульсном режиме при анодной модуляции.
Оформление - металлокерамическое.
Охлаждение - комбинированное:
- анода - водяное
- выводов - воздушное.
Масса - 60 г.
| Основные технические параметры ГИ-210: | |
|---|---|
| при uн=12,6 В, uа=0,6 кВ, iа=75 мА | |
| Ток накала |
0,88 ±0,05 А |
| Ток анода (при uс=0) |
102,5 ±27,5 мА |
| Ток эмиссии катода в импульсе (при uа=uс=120 В) |
не менее 5 А |
| Ток сетки обратный |
не более 10 мкА |
| Ток утечки между сеткой и катодом (при uс= -200 В) |
не более 10 мкА |
| Крутизна характеристики |
28,5 ±5,5 мА/В |
| Проницаемость |
1,15 ±0,35 % |
| Колебательная мощность в режиме непрерывного генерирования: |
|
| - при l=9,5 см, uн=10,5 В, iа=200 мА |
не менее 6 Вт |
| - при l=18 см, uн=10,7 В, uа=0,8 кВ, iа=150 мА |
не менее 22 Вт |
| Междуэлектродные емкости, пФ: |
|
| - входная |
12,3 ±1 |
| - выходная |
2,95 ±0,35 |
| - проходная |
не более 0,05 |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
11,35 - 13,85 В |
| Напряжение анода |
0,8 кВ |
| Напряжение анода при холодном катоде |
1 кВ |
| Напряжение анода в импульсе (при tимп <5 мкс) |
5 кВ |
| Ток анода в импульсе (при tимп =5 мкс) |
4,5 А |
| Ток катода (постоянная составляющая) |
0,25 А |
| Мощность, рассеиваемая анодом без охлаждения |
25 Вт |
| Мощность, рассеиваемая сеткой |
2 Вт |
| Сопротивление в цепи сетки |
10 кОм |
| Длина волны (минимальная): |
|
| - в непрерывном режиме |
8,5 см |
| - в импульсном режиме |
7,5 см |
| Температура анода |
200 С |
| Температура выводов катода и сетки |
140 С |
| Интервал рабочих температур окружающей среды |
от -60 до +90 С |
