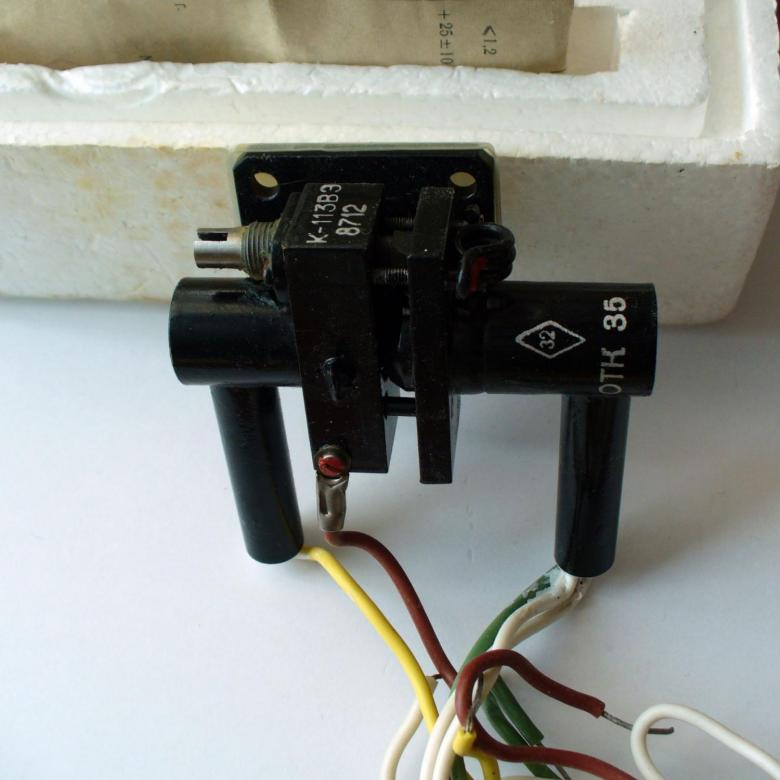

К-113ВЭ клистрон

К-113ВЭ клистрон

Характеристики

4CE130FXT

Описание

Описание К-113ВЭ

К-113ВЭ клистрон применяется для работы в СВЧ диапазоне в радиотехнической аппаратуре различного назначения.   По конструкции клистрон состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики К-113ВЭ:


Клистрон отражательный К-113ВЭ применяется для работы в СВЧ диапазоне в радиотехнической аппаратуре различного назначения.
Технические условия: ЯИ0.332.122 ТУ.
1. Напряжение накала  - 6,3 В.
2. Напряжение резонатора - 345 В.
3. Напряжение отражателя отрицательное - 50...350 В.
4. Величина сопротивления цепи отражателя - 100+10% ком.
5. КСВН нагрузки  ≤ 1,2
6. Температура окружающего воздуха; -60 °С.
7. Температура корпуса - 130 °С.
8. Охлаждение воздушное принудительное со скоростью потока - 3,5  м\с.
9. Время установления частоты -5 мин.
10. Ток накала - 0,5 А.
11. Ток катода -10 А.
12. минимальная наработка -2000 ч.
