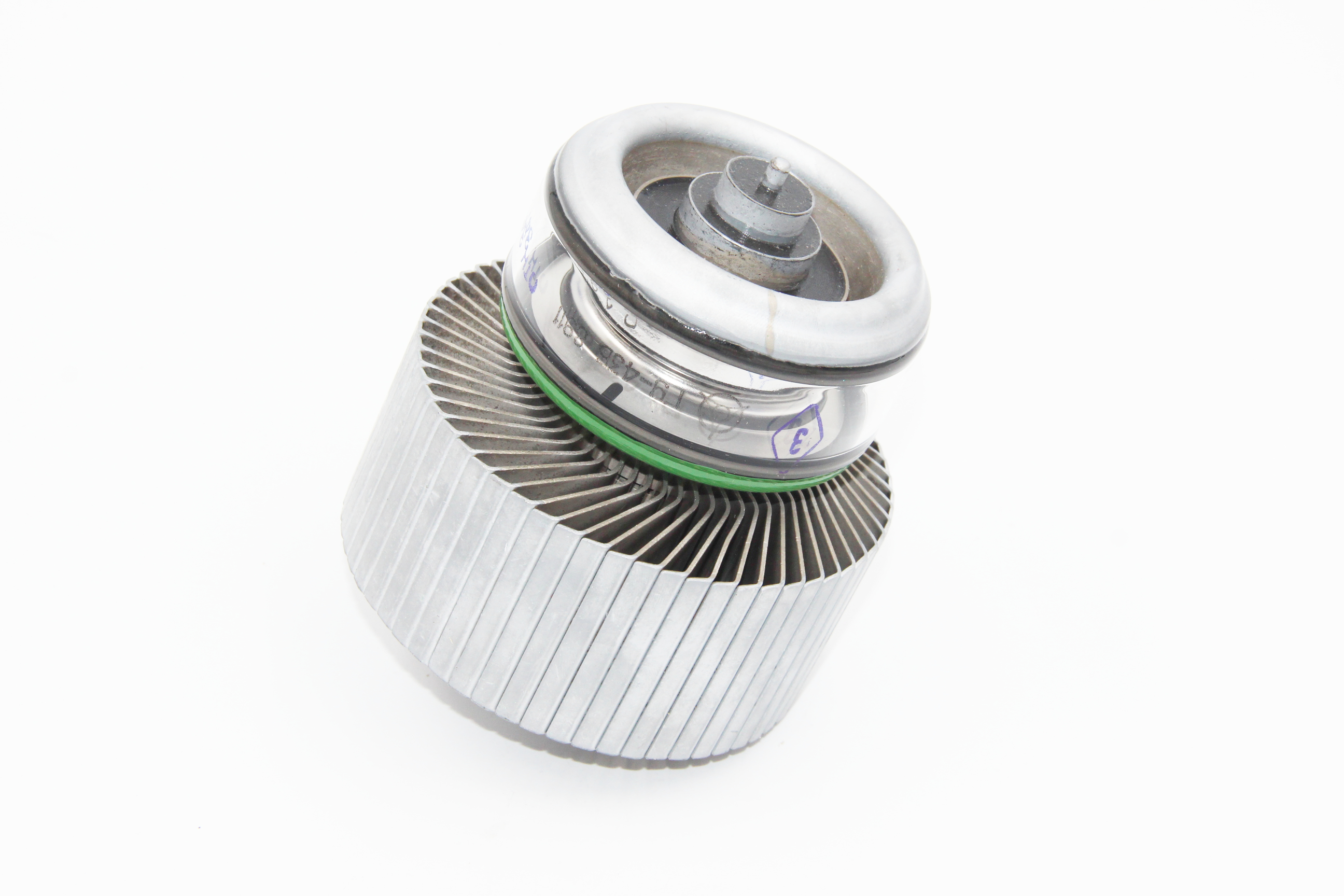

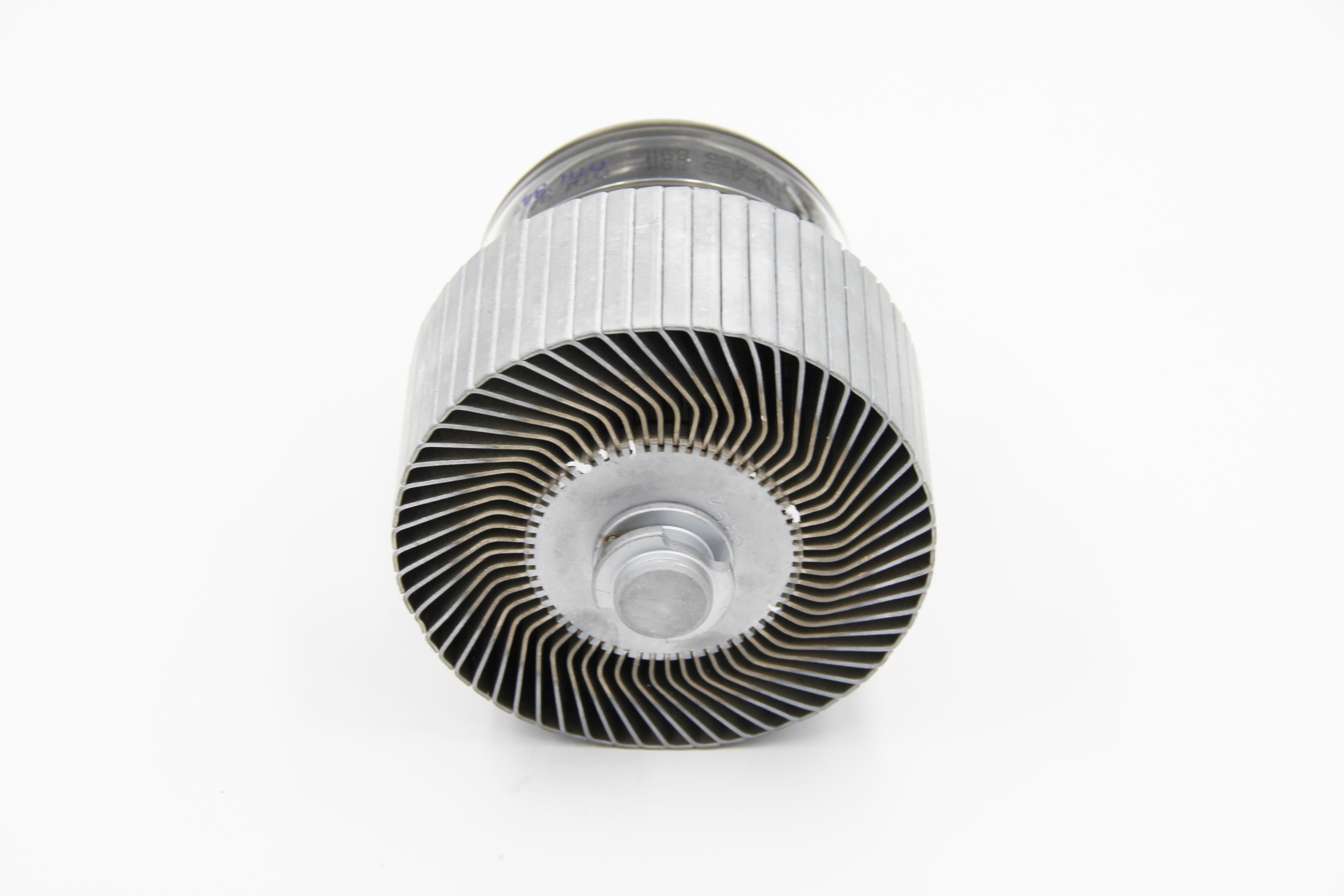

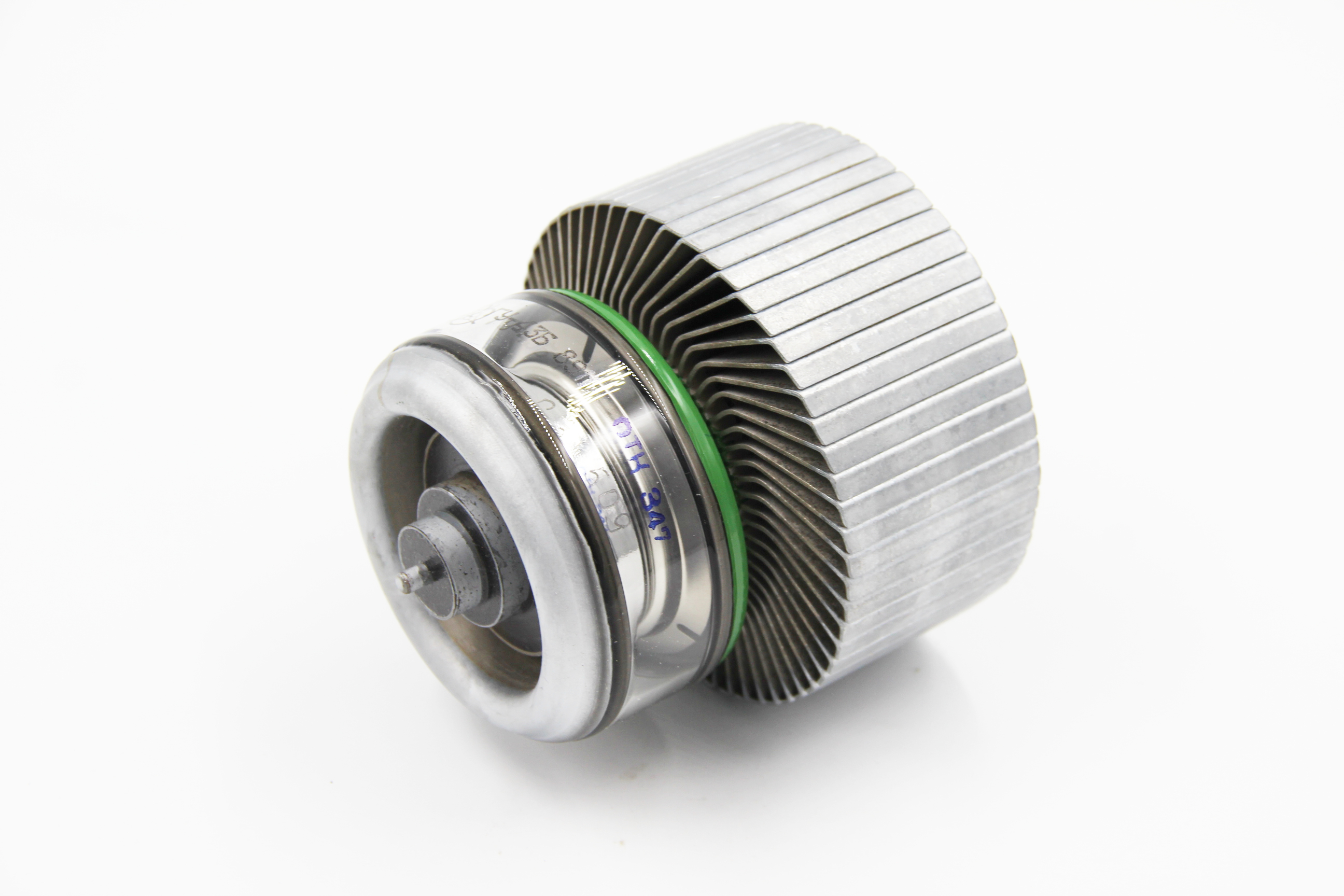

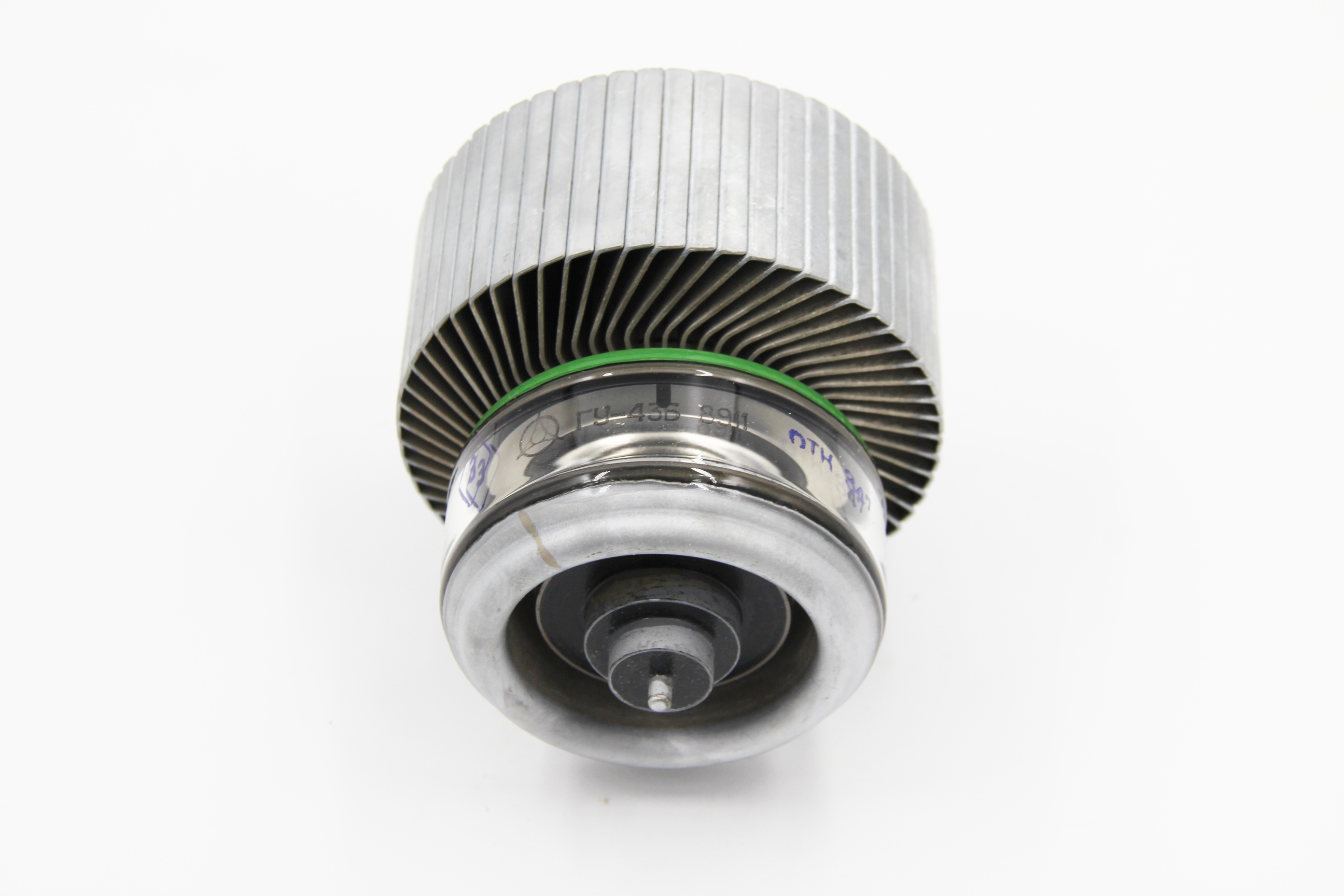

ГУ-43Б генераторный триод

Описание ГУ-43Б

ГУ-43Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-43Б:

ГУ-43Б

Генераторный тетрод ГУ-43Б предназначен для генерирования колебаний высокой частоты и усиления сигнала с выходной мощностью 1,6 кВт на частотах до 100 МГц.

Оформление - металлостеклянное.

Охлаждение - воздушное принудительное.

Рабочее положение лампы - любое.

Вес - не более 1,5 кг.

Ток накала - 6,6 ± 0,6 А.
Ток анода (при Uн= 11,3 В) - не менее 0,8 А.
Ток 2-й сетки - не более 80 мА.
Напряжение 1-й сетки отрицательное - 25 ± 5 В.
Крутизна характеристики (при изменении Uс1 на 2,5 В) - 45 мА/В.
Ток 1-й сетки обратный - не более 50 мкА.
Напряжение отсечки тока анода отрицательное (при Iа=20 мА) - не более 100 В.
Колебательная мощность (при Uа=3 кВ, Iа=0,9 А, f=100 МГц) - не менее 1,6 кВт.
Напряжение виброшумов (эффективное значение) - не более 4000 мВ.
Время разогрева катода - не более 3 мин.
Междуэлектродные емкости, пФ:
     - входная 90 ± 10.
     - выходная 14 ± 4.
     - проходная не более 0,1.
Долговечность - не менее 1000 ч.
