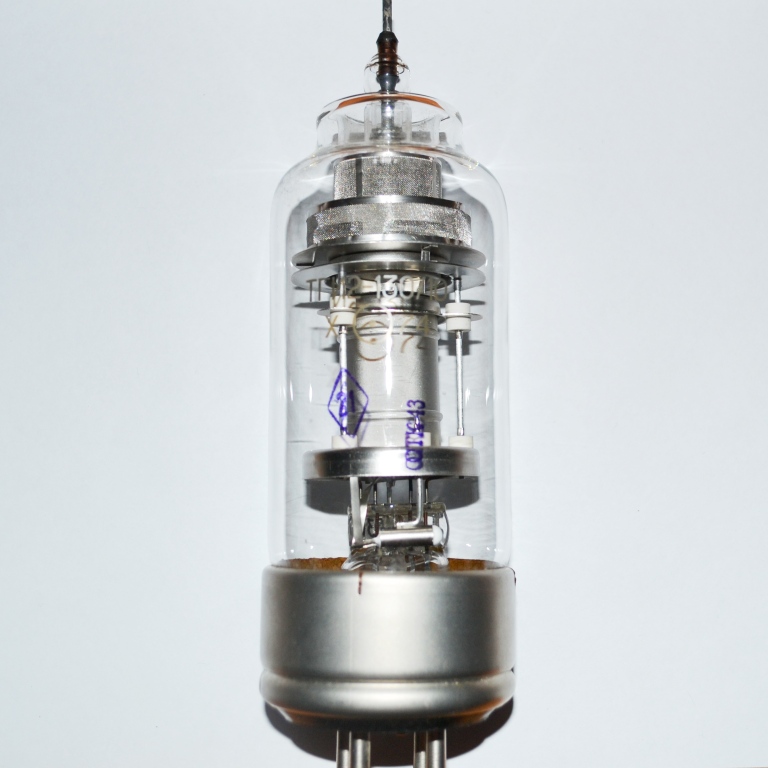

ТГИ1-130/10 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-130/10:


ТГИ1-130/10

Импульсный модуляторный тиратрон.

Предназначен для коммутации в схеме линейного модулятора.

Выпускается в стеклянном оформлении.

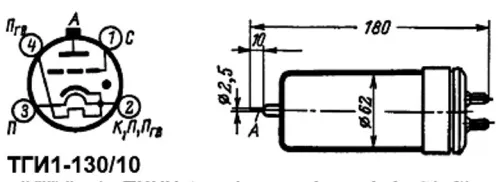

Цоколь специальный 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 4 мин.

Работает в любом положении.

Температура окружающей среды от -60 до +70° С.

Охлаждение естественное.

Срок службы не менее 250 ч.

Вес - не более 280 г.


Номинальные электрические данные ТГИ1-130/10:

Напряжение накала ...... 6,3 В

Ток накала ...... 5 А

Ток в цепи анода в импульсе ...... 130 А

Среднее значение тока в цепи анода ...... 250 мА

Длительность импульса ...... 0,5 мкс

Частота повторения импульсов имп/сек...... 30000

Падение напряжения на тиратроне в импульсе ...... не более 150 В

Характеристика зажигания ...... положительная

Параметры поджигающего импульса сетки:

   - амплитуда напряжения ...... не менее 170 В

   - амплитуда тока ...... не менее 500 мА

   - длительность импульса ...... 2-8 мкс

   - крутизна фронта импульса ...... 500 мкс


Предельные эксплуатационные данные ТГИ1-130/10:

Напряжение накала ...... 6,0-6,6 В Напряжение анода прямое ...... не более 10 кВ Наибольший ток в цепи анода в импульсе ...... 130 А Наибольшее значение среднего тока в цепи анода 250 мА.
