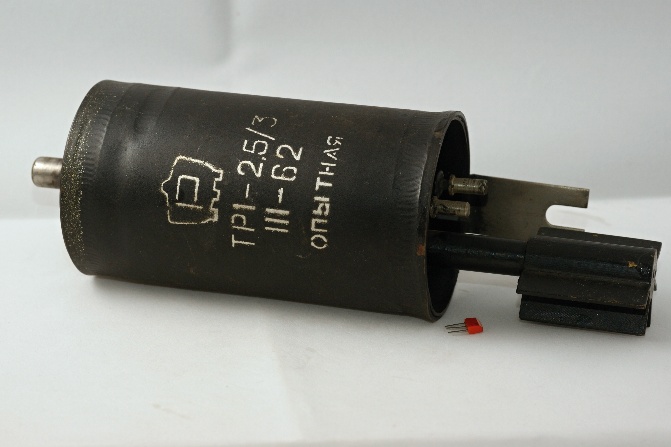

ТР1-2.5/3 тиратрон

Описание ТР1-2.5/3

ТР1-2.5/3 тиратрон ртутный высоковольтный предназначен для работы в релейных и управляемых преобразовательных устройствах, выпрямителях, инверторах, преобразователях частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТР1-2.5/3:

Тиратрон ТР1-2.5/3 для работы в релейных и управляемых преобразовательных устройствах широкого применения (выпрямители, инверторы, преобразователи частоты)
Наполнение - пары ртути.
Оформление – металлическое.
Масса: 0,75 кг.

Номинальные электрические характеристики ТР1-2.5/3:
- Ток накала .......... 6-7 А
- Ток анода (среднее значение) .......... не более 2,5 А
- Напряжение сетки отпирающее отрицательное .......... не более 6 В
- Напряжение анода обратное .......... не более 3 кВ
- Долговечность .......... не менее 500 ч

Предельные эксплуатационные параметры ТР1-2.5/3:
- Напряжение накала .......... 4,75-5,5 В
- Напряжение анода прямое и обратное .......... 3 кВ
- Напряжение сетки отрицательное .......... 100 В
- Ток анода (амплитуда импульса) .......... 15 А
- Ток анода (среднее значение) .......... 2,5 А
- Сопротивление в цепи сетки .......... 1-100 кОм
- Время разогрева катода наименьшее .......... 5 мин
- Частота напряжения питающей сети .......... 60 Гц
- Интервал рабочих температур окружающей среды .......... от +15 до +45 С.
