ГС-90Б генераторный триод

Описание ГС-90Б

ГС-90Б генераторный триод для генерирования высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы в генераторах с внешней обратной связью, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-90Б:

ГС-90Б

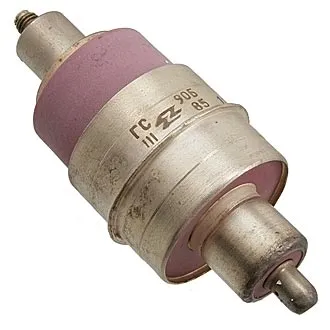

Генераторный триод ГС-90Б для генерирования высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы в генераторах с внешней обратной связью.

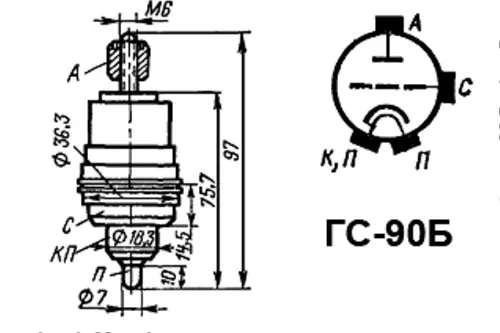

Оформление - металлокерамическое, с цилиндрическими выводами катода, подогревателя и сетки.

Охлаждение - воздушное принудительное 18 м3/ч.

Масса - 170 г.

Основные технические параметры ГС-90Б:
при uн=12,6 В, uа=1,3 кВ,  ia=120 мА
Ток накала	1,1 ±0,1 А
Ток анода в начале характеристики (при uc= -40 В)	не более 2 мА
Ток сетки обратный	не более 30 мкА
Крутизна характеристики	19,5 ±4,5 мА/В
Проницаемость (при изменении uа на 200 В)	0,9 ±0,3 %
Термоток сетки	не более 5 мА
Колебательная мощность (при uа=1,5 кВ, iа=175 мА):
- при uн=12,6 В	не менее 40 Вт
- при uн=12,3 В	не менее 26 Вт
Междуэлектродные емкости, пФ:
- входная	8,4 ±1,2
- выходная	не более 0,04
- проходная	3,15 ±0,35
Долговечность	не менее 200 ч

Предельные эксплуатационные характеристики:
Напряжение накала	11,7 - 13 В
Напряжение анода	2,5 кВ
Напряжение анода при холодном катоде	3 кВ
Напряжение анода (мгновенное значение)	5 кВ
Мощность, рассеиваемая анодом	300 Вт
Мощность, рассеиваемая сеткой:
- без учета термотока	5 Вт
- при термотоке 5 мА	2,2 Вт
Ток катода (эффективное значение)	0,33 А
Ток катода (постоянная составляющая) при удвоении частоты	0,19 А
Ток катода (мгновенное значение в режиме класса В)	0,7 А
Длина волны минимальная	15 см
Температура радиатора анода	130 С
Температура вывода катода	100 С
Температура вывода сетки	200 С
Температура внешних керамических частей	250 С
Сопротивление в цепи сетки	10 кОм
