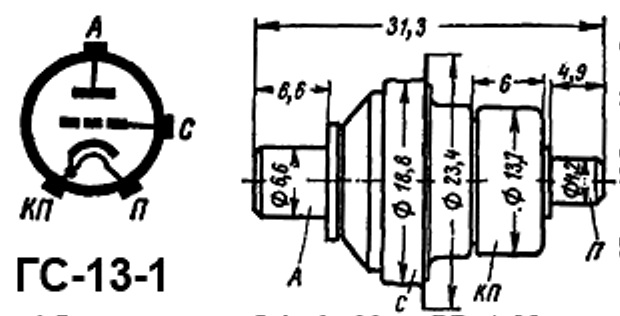

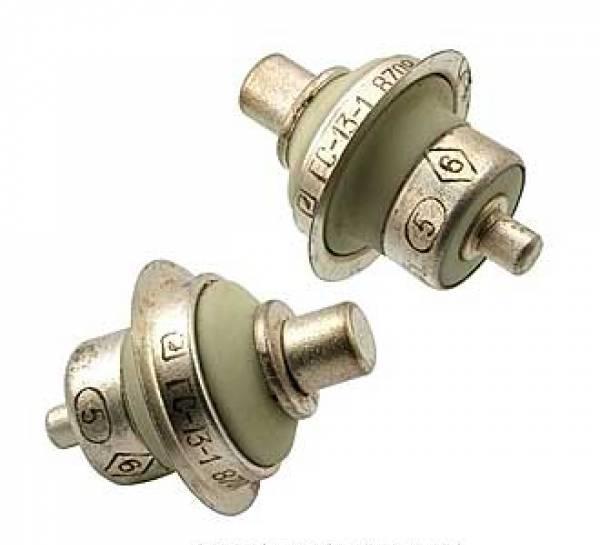

ГС-13-1
Генераторный триод ГС-13 для генерирования, усиления и умножения колебаний высокой частоты в сантиметровом и дециметровом диапазонах волн.
Оформление - титанокерамическое.
Масса 12 г
| Основные технические параметры ГС-13-1: | |
|---|---|
| при uн=6,3 В, uа=200 В, iа=30 мА | |
| Ток накала |
0,42 А |
| Ток 1-й сетки обратный (при uс1= -2В) |
не более 1,5 мкА |
| Напряжение в рабочей точки отрицательное |
1,8 В |
| Крутизна характеристики |
18 ±3 мА/В |
| Колебательная мощность (iа= 60 мА, l=7,2см) |
не менее 1 Вт |
| Междуэлектродные емкости, пФ: |
|
| - входная |
не более 3,8 |
| - выходная |
не более 0,04 |
| - проходная |
не более 2,1 |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Напряжение накала |
6 - 6,6 В |
| Напряжение анода: |
|
| в сантиметровом диапазоне |
0,25 кВ |
| в дециметровом диапазоне |
0,3 кВ |
| Напряжение сетки |
0 В |
| Напряжение сетки отрицательное (минимальное) |
50 В |
| Ток катода |
65 мА |
| Ток сетки |
10 мА |
| Мощность, подводимая к аноду |
13 Вт |
| Мощность, рассеиваемая сеткой |
0,4 Вт |
| Температура оболочки |
200 С |
| Интервал рабочих температур окружающей среды |
от -60 до +100 С |
