ГИ-14Б импульсный генераторный триод

Описание ГИ-14Б

ГИ-14Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-14Б:

ГИ-14Б

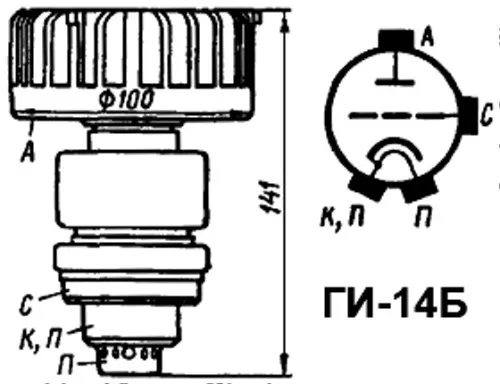

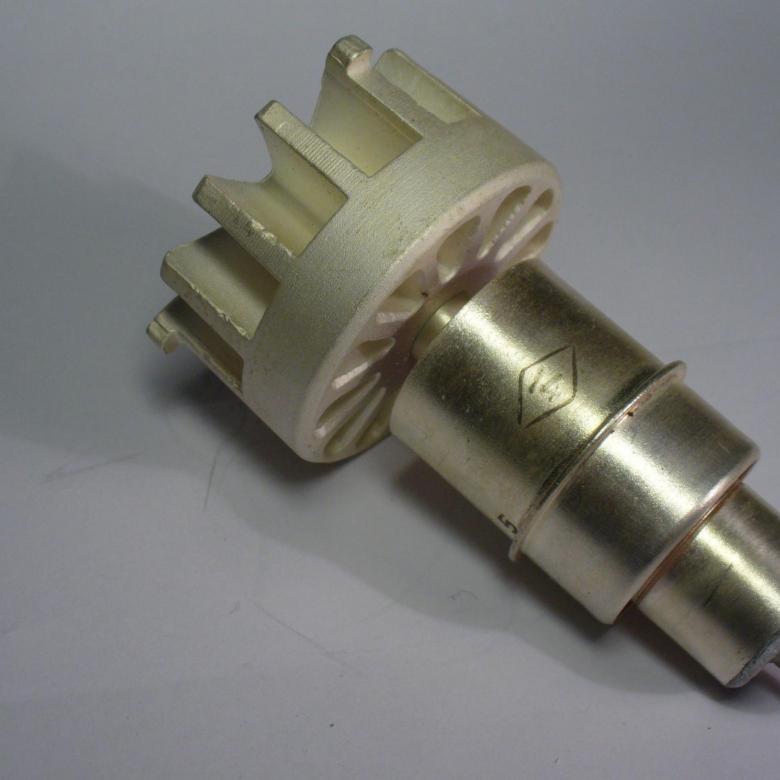

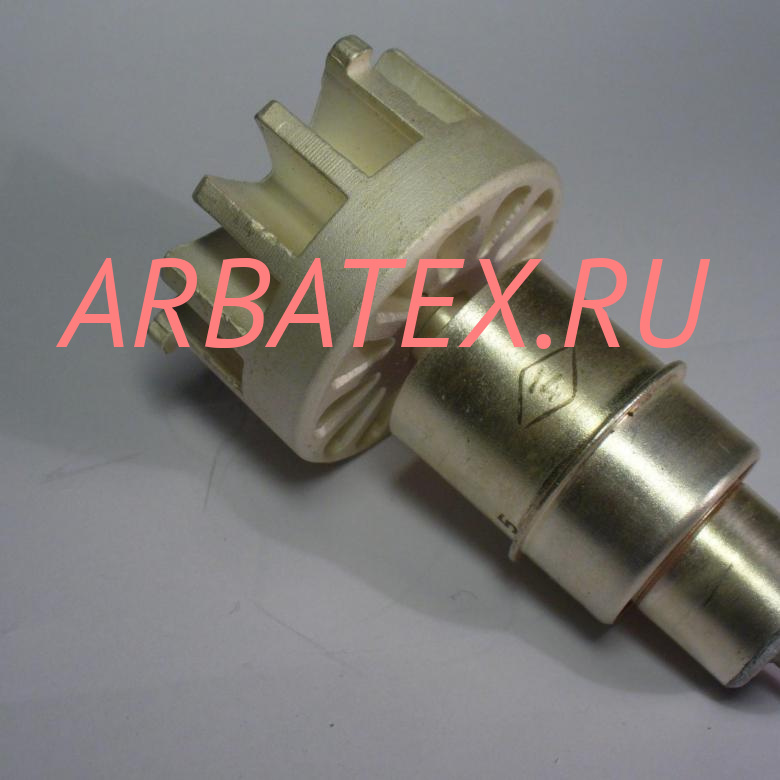

Импульсный металлокерамический генераторный триод с цилиндрическими выводами катода, подогревателя и сетки.

Предназначен для генерирования колебаний дециметрового диапазона при анодной модуляции.

Долговечность не менее 200 ч.

Масса не более 1,5 кг.

Основные технические параметры ГИ-14Б:
при uн=12,6 В, uа=2 кВ, iа=250 мА
Ток накала	3,45 ± 0,45  А
Ток эмиссии катода в импульсе (при uн=10,5В, uа=uс=0,6 кВ,t=2 - 5 мкс)	не менее 20 А
Крутизна характеристики (при изменении uс на 1В)	30 ± 5 мА/В
Проницаемость (при изменении uа на 200 В)	1,0 ± 0,2  %
Колебательная мощность в импульсном режиме	не менее 125 кВт
Колебательная мощность (при uа=12 кВ)	не менее 40 кВт
Междуэлектродные емкости, пФ:
- входная	20 ± 3
- выходная	5,55 ± 0,85
- проходная	не более 0,12

Предельные эксплуатационные данные:
Напряжение накала	12 - 13,2 В
Напряжение анода в импульсе	21 кВ
Напряжение сетки в импульсе	0,8 кВ
Ток анода в импульсе:
- при tимп <4 мкс	15 А
- при tимп > 4 мкс	18 А
Мощность, рассеиваемая анодом	500 Вт
Мощность, рассеиваемая сеткой:
- при термотоке менее 10 мА	5 Вт
- без учета термотока	10 Вт
Длина волны	30 - 60 см
Длительность импульса	2 - 8 мкс
Температура анода	200 С
Температура вывода катода	100 С
Температура вывода сетки	130 С
Температура внешних керамических частей	250 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
