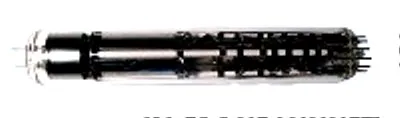

ЛФ-4 трубка электронно-лучевая

Описание ЛФ4

ЛФ4 функциональный электронно-лучевой прибор с электростатическим отклонением и фокусировкой пучка, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ЛФ4:

ЛФ4 функциональный электронно-лучевой прибор с электростатическим отклонением и фокусировкой пучка.
Максимальная погрешность воспроизведения функции по зонам:
0 - +7,8%
I - +1,8%
II - +2,5%
III - +3,6%
IV - +5,4%
Средняя погрешность воспроизведения функции по зонам:
I - не более 1,0%
II - не более 1,0%
III - не более 1,2%
IV - не более 1,9%
Напряжение накала +5,7...+7,0 В
Напряжение анода + 25 В
Напряжение катода -930...-1100 В
Предельно допустимое напряжение начального смещения верхних и нижних пластин + 2 В
Напряжение функционального экрана ускоряющего электрода +75...+125 В
Напряжение противодинатронного электрода -930...-1100 В
Предельно допустимое напряжение анода 2 и коллектора -50...-10 В
Ток анода 170...230 мкА
Время готовности не более 50 с
Минимальная наработка не менее 2000 ч.
