ГМИ-90

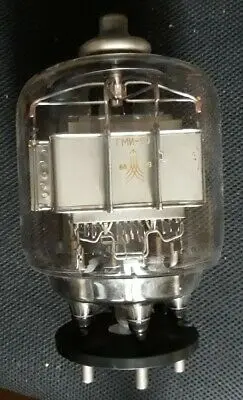

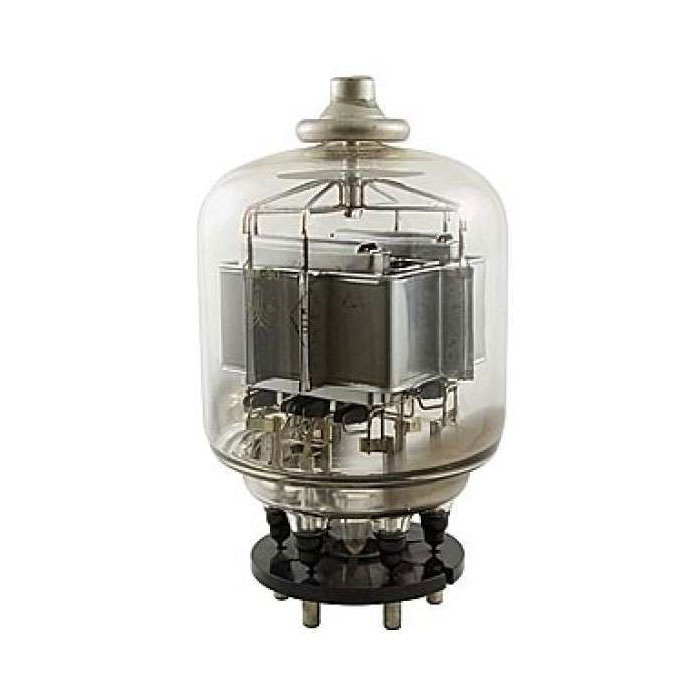

Импульсный модуляторный тетрод ГМИ-90 для работы в импульсных модуляторах стационарных радиотехнических устройств.
Оформление - стеклянное, с цоколем.
Катод - оксидный косвенного накала.

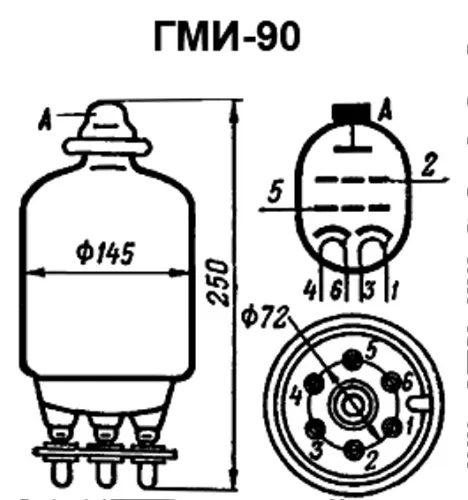

Высота - не более 250 мм.
Диаметр - не более 145 мм.
Масса - 1,3 кг.
| Основные технические параметры ГМИ-90: | |
|---|---|
| Ток накала |
7,2 А |
| Ток анода в импульсе |
не менее 40 А |
| Ток анода (при uн=22,5 В) |
не менее 36 мА |
| Ток 2-й сетки |
не более 25 мА |
| Ток 1-й сетки |
не более 7 мА |
| Напряжение запирания отрицательное (при iа=0,5 мА) |
не более 550 В |
| Сопротивление анодной нагрузки |
735 Ом |
| Междуэлектродные емкости, пФ: |
|
| - входная |
не более 150 |
| - выходная |
не более 35 |
| - проходная |
не более 10 |
| Долговечность |
не менее 350 ч |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
23,75 - 26,25 В |
| Напряжение анода |
33 кВ |
| Напряжение 2-й сетки |
1,75 кВ |
| Напряжение 1-й сетки в импульсе |
300 В |
| Ток анода в импульсе |
36 А |
| Мощность, рассеиваемая анодом |
140 Вт |
| Мощность, рассеиваемая 2-й сеткой |
45 Вт |
| Мощность, рассеиваемая 1-й сеткой |
5 Вт |
| Длительность импульса |
3 мкс |
| Температура баллона |
170 С |
| Интервал рабочих температур окружающей среды |
от -60 до +70 С |
