ГМИ-2Б импульсный модуляторный триод

Описание ГМИ-2Б

ГМИ-2Б импульсный модуляторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-2Б:

ГМИ-2Б

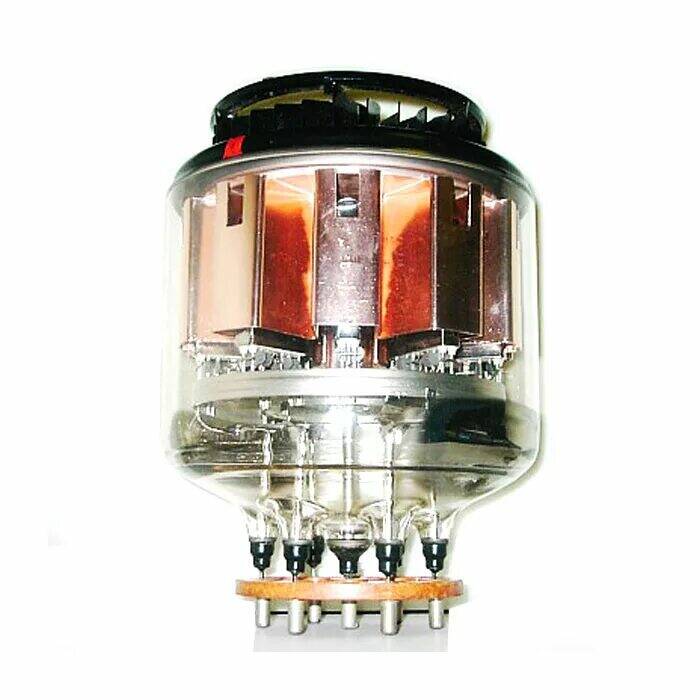

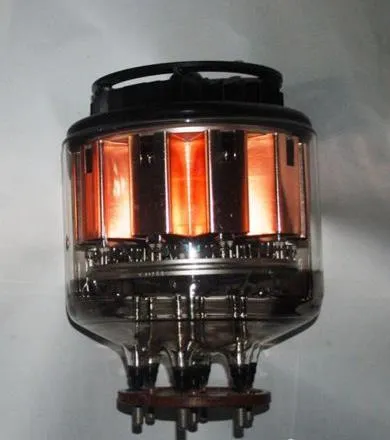

Импульсный модуляторный тетрод ГМИ-2Б для работы в качестве модулятора в схемах с частичным разрядом накопительной емкости.

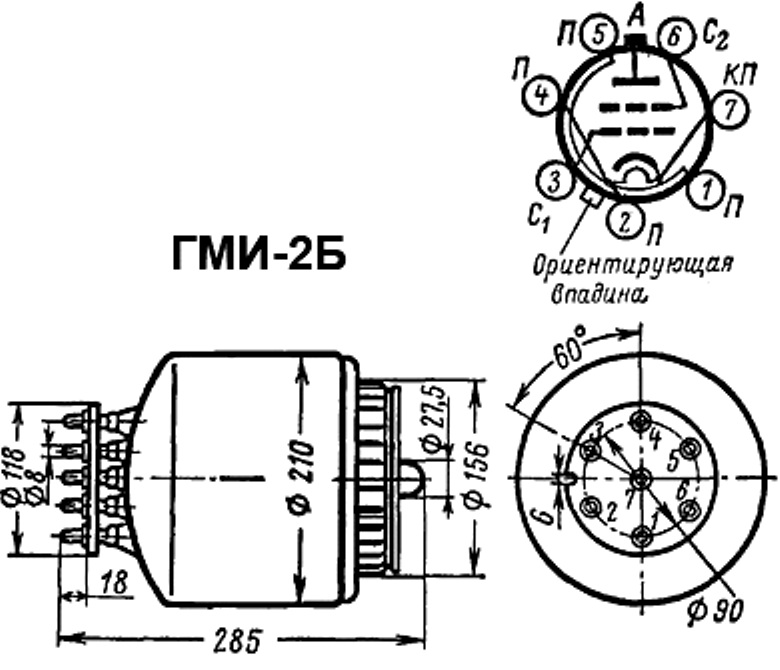

Оформление - стеклянное, с цоколем.

Охлаждение - принудительное воздушное 200 м3/ч.

Масса - 5,5 кг.

Основные технические параметры ГМИ-2Б:
Ток накала	17,5 ±1,7  А
Ток анода в импульсе	не менее 90 А
Ток анода (среднее значение)	не менее 140 мА
Ток 1-й сетки	не более 12 мА
Ток 2-й сетки	45 ±15 мА
Напряжение запирающее 1-й сетки (при iа=1 мА)	не более 570 В
Междуэлектродные емкости, пФ:
- входная	не более 350
- выходная	не более 120
- проходная	не более 10
Долговечность	не менее 400 ч

Предельные эксплуатационные данные:
Напряжение накала	23,7 - 26,3 В
Напряжение анода	36 кВ
Напряжение 2-й сетки	2 кВ
Напряжение 1-й сетки отрицательное	600 В
Мощность, рассеиваемая анодом	900 Вт
Мощность, рассеиваемая 2-й сеткой	80 Вт
Мощность, рассеиваемая 1-й сеткой	12 Вт
Длительность импульса	2 мкс
Ток анода в импульсе	110 А
Длительность импульса	0,3 мкс
Температура радиатора анода	120 С
Интервал рабочих температур окружающей среды	от -55 до +70 С
